[求助] 关于汽轮机机座外缸两端面的约束的添加 已有1人参与

求助大神，本例中，为什么前端固定约束，后端位移约束，Z向不设约束，就是可以沿Z向移动，可是前端面固定约束，这个机座又是一个整体，它如何沿Z向移动？为什么要后端面可以沿Z向移动啊，我的理解应该直接两个面都设固定约束？

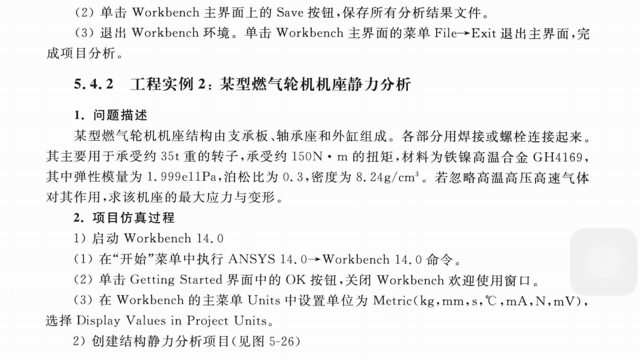

关于汽轮机机座外缸两端面的约束的添加

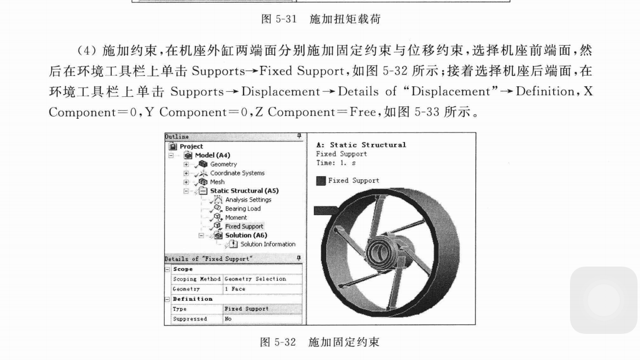

关于汽轮机机座外缸两端面的约束的添加-1


@wuming524 发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-04-03 17:41:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
约束的东西 是根据实际状态来进行的，即汽轮机如何工作的，那么相应的约束需要被设置。在实际分析时，有些时候为了避免分析时边界条件的设定，常常把绝对运动转化为相对运动以简化边界条件设定。你这个设定一个固定一个施加位移，应该是采用的相对运动的。否则无法对该例进行解释，同时本例的阐释说明较少，不具备太好的参考意义，读者可以把他当做是联系技术的一个案例即可。
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
2楼2017-04-04 14:57:54
