[求助] 离心泵cfx数值计算 已有1人参与

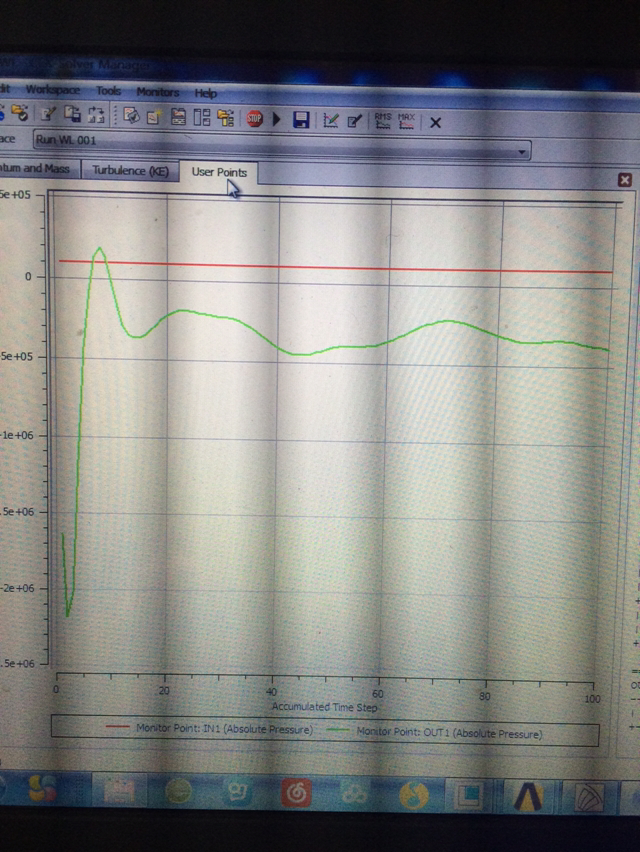

刚刚使用小木虫,金币有限,大神们别嫌弃!毕业设计利用cfx做离心泵的内部流场模拟,在cfx计算后出现了出口的压力小于进口压力的情况,模型翻来覆去改了好几遍还是找不到解决办法,希望大神能给一些帮助,不胜感激!注:红色的线是离心泵入口处的压力,绿色线是离心泵出口处的压力。

离心泵cfx数值计算


@wuming524 发自小木虫IOS客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MoonLee777

新虫 (正式写手)

压力是要小吧、总压不守恒啊、涡耗散呀

发自小木虫IOS客户端
2楼2017-04-03 15:16:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈哈中队长

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by MoonLee777 at 2017-04-03 15:16:29
压力是要小吧、总压不守恒啊、涡耗散呀

出口压力减入口压力,压力差是离心泵的扬程,该为正值,我再想可能是我旋转方向搞错了

发自小木虫IOS客户端
3楼2017-04-03 15:37:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xzs528

木虫 (正式写手)

怎么可能!问题解决了吗?进展如何·········
毕业学校-巴黎圣母院
4楼2017-04-24 18:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

我也猜测你的旋转方向或者流场进出口方向搞错了
其实我想说,以上结论是我瞎编的。。。
5楼2017-04-24 19:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skyking20

木虫 (正式写手)

看看旋转方向,另外设置进口总压,出口质量流,还有有旋转的交界面要设置为360度

发自小木虫Android客户端
6楼2017-04-24 23:30:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈哈中队长

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by xzs528 at 2017-04-24 18:46:36
怎么可能!问题解决了吗?进展如何·········

问题已解决,旋转方向设置错误

发自小木虫IOS客户端
7楼2017-04-25 08:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈哈中队长

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by lx901023 at 2017-04-24 19:50:19
我也猜测你的旋转方向或者流场进出口方向搞错了

方向搞错了,哈哈

发自小木虫IOS客户端
8楼2017-04-25 08:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈哈中队长

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by skyking20 at 2017-04-24 23:30:21
看看旋转方向,另外设置进口总压,出口质量流,还有有旋转的交界面要设置为360度

方向的问题

发自小木虫IOS客户端
9楼2017-04-25 08:06:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
