[求助] 求助制图高手画一个图

好多年不画图了，也没装软件，现在求高手给制图，时间紧，任务重，拜托了

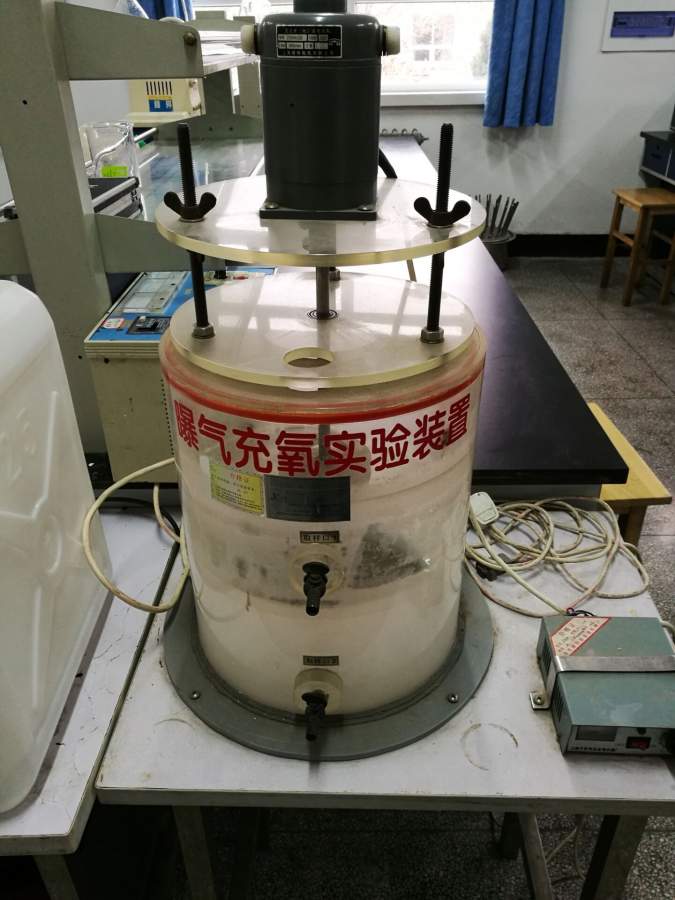

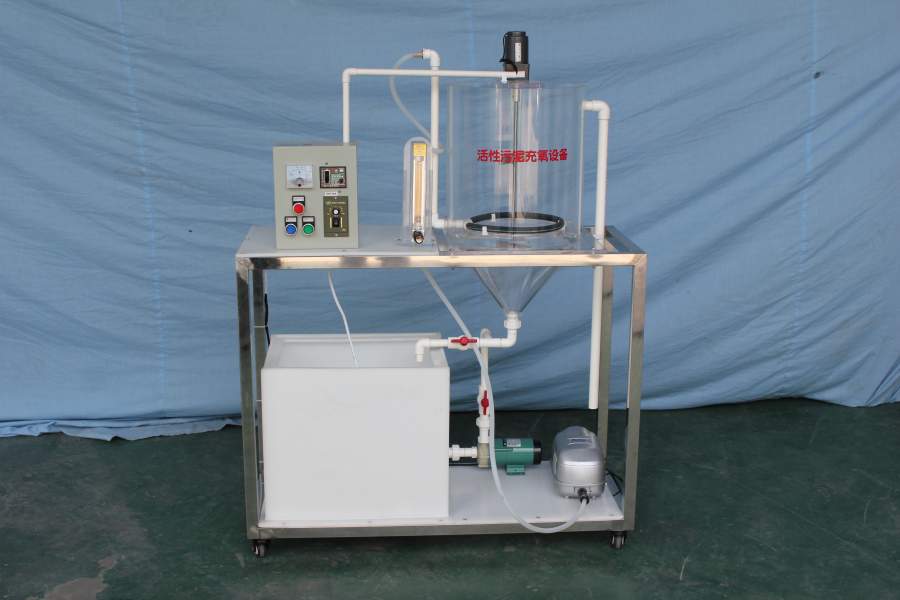

将图片2中柱形装置替换图片1中锥形反应装置，柱形反应池中增加一个加热棒，从柱形装置上引出一根管子连接到下方水池，水池放置在右边，另外在水泵和水池连接处增加一个过滤装置，转化为三维图。要pdf图和原图

求助制图高手画一个图


求助制图高手画一个图-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
尽力就好
1楼 2017-04-03 12:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jm007

至尊木虫 (知名作家)
主要就是把原来锥形反应器改为圆柱形的，之前锥形反应器中的东西都要有，另外要加一个加热棒来加热
赞一下(1人) 回复此楼
尽力就好
2楼2017-04-03 12:49:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

terry枫叶

木虫 (著名写手)
画这个图需要一些时间

发自小木虫Android客户端
赞一下 回复此楼
没有最好，只有更好
3楼2017-04-03 13:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuzanhui

新虫 (初入文坛)
不要图就可以加工了

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-04-03 15:39:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuzanhui

新虫 (初入文坛)
没有尺寸的没法用三维画

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-03 15:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

KuiL
。

发自小木虫Android客户端
6楼2017-04-03 16:07:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jm007

至尊木虫 (知名作家)
引用回帖:
5楼: Originally posted by shuzanhui at 2017-04-03 15:42:17
没有尺寸的没法用三维画

不需要尺寸，大概图形就可以了
赞一下 回复此楼
尽力就好
7楼2017-04-03 17:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤身北上

新虫 (小有名气)
拉伸几下就差不多了

发自小木虫Android客户端
赞一下 回复此楼
成熟而饱满的稻穗总是低垂的
8楼2017-04-04 11:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

szpskk

禁虫 (著名写手)
本帖内容被屏蔽
9楼2017-04-04 11:39:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美美姐

新虫 (正式写手)
混脸熟

发自小木虫Android客户端
回复此楼
10楼2017-04-04 12:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
