大神指点一二关于翅片管道网格的画法（流固耦合）
|
|||

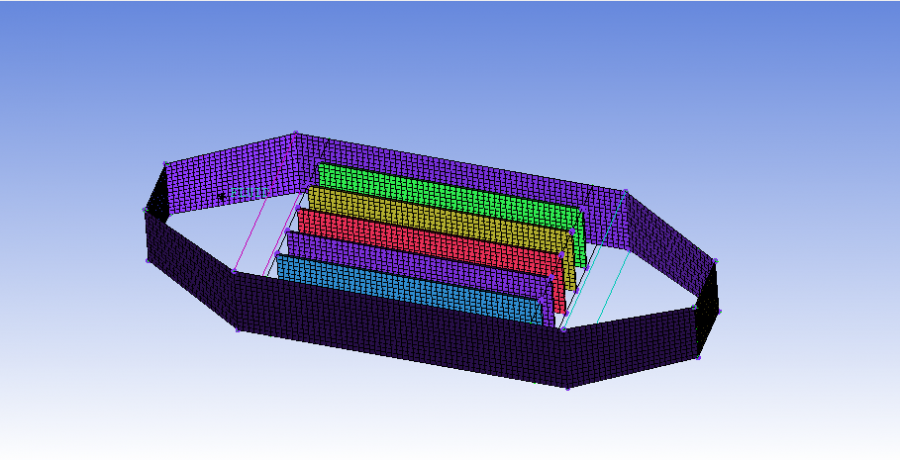

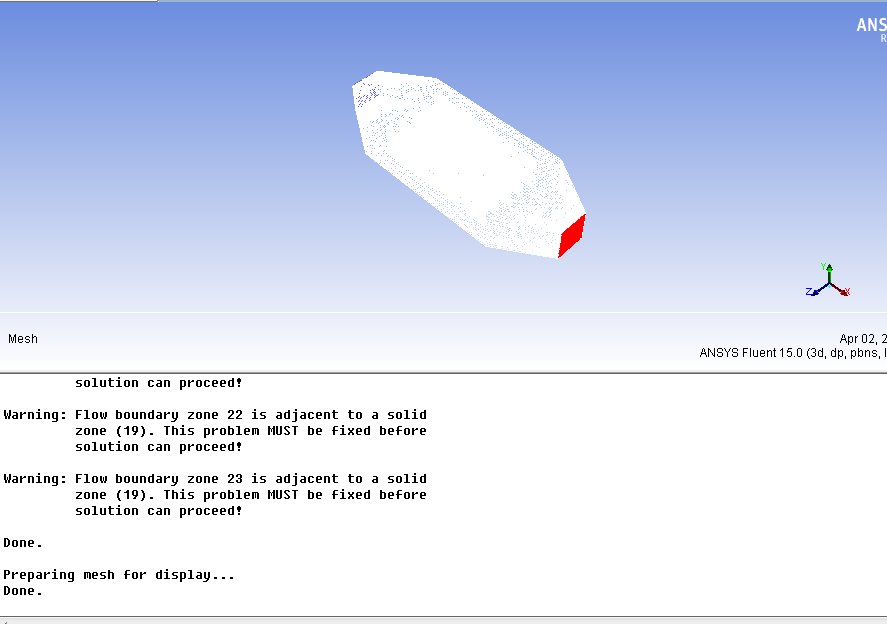

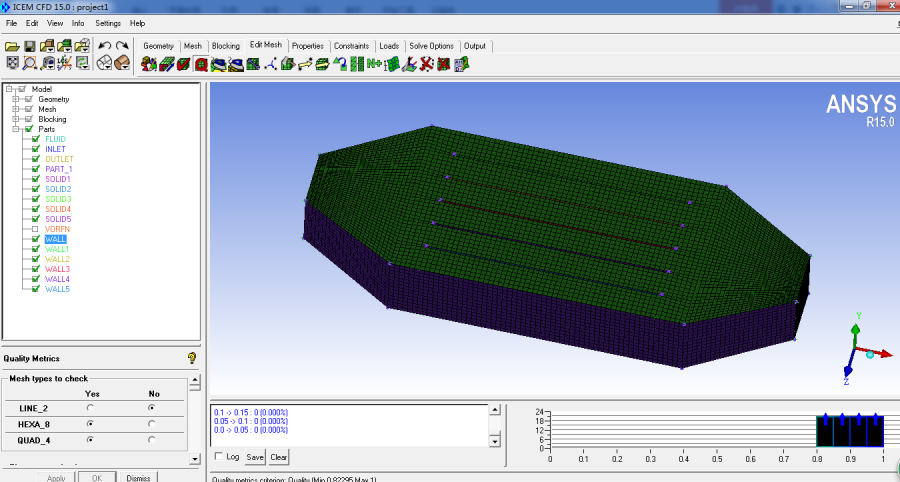

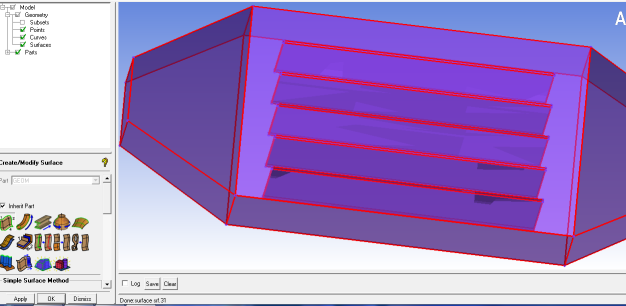

我现在做的模型是一个方形管道，里面有一定流速的热气，探讨方形管道外壁的温度分布均匀情况，但为了管道内热气更均匀的传到外壁面，将管道内安装了一定翅片，而现在我想的是利用流固耦合来画网格：内部翅片画为固体区域，其余部分画为流体区域（壁厚在fluent中进行设置），大概步骤为：5个翅片建立5个固体body，然后在流体区域建立了流体body，然后进行块的建立与切分，最后生产网格，然而导入fluent中出现了警告，我不清楚是我的方法错误了，还是过程中出现了错误，请大神指点一二关于这种翅片管道网格的画法（流固耦合）。 图片4.png  图片3.png  图片2.png  图片1.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 流固耦合.docx
2017-04-02 16:30:55, 212.76 K
