查看: 5751  |  回复: 14

田七525

铁杆木虫 (小有名气)

Ph. D

【答案】应助回帖

引用回帖:
7楼: Originally posted by 半人马 at 2017-04-03 12:19:55
您好,那怎样用apdl语言控制呢,不要gui控制
...

求助各位大神,apdl谐响应分析,怎样提取节点力和位移的振幅和相位

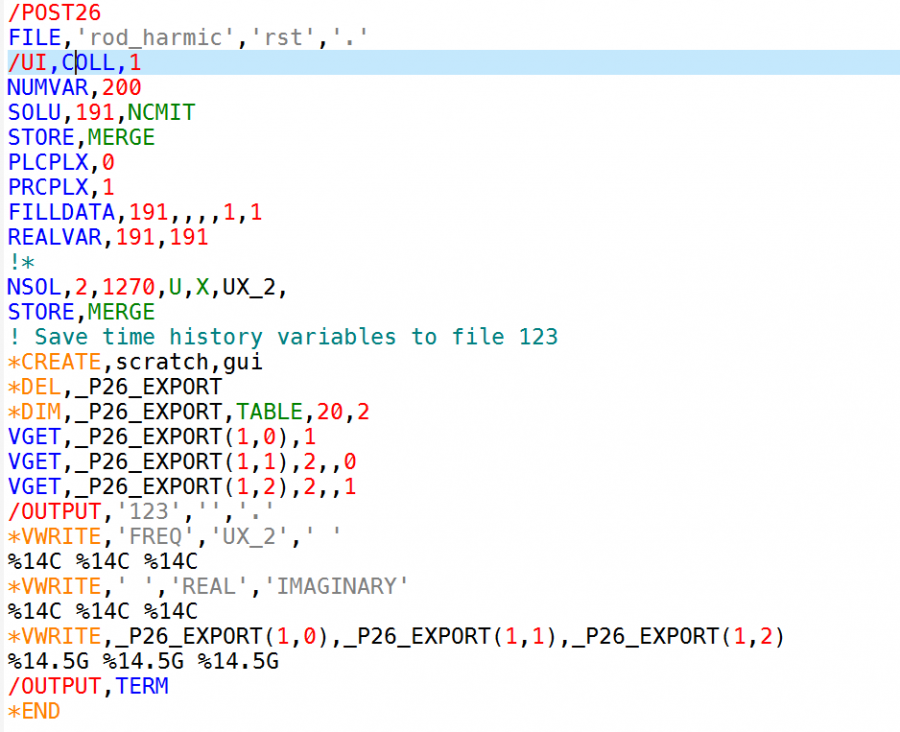

看懂图里边的每一句话,你就明白整个过程了。
过程梗概:
1.进入/post26模块
2.nsol选择要输出为节点位移,并用store存储
3.定义一个用来存储结果数据的array或table
3.利用/output输出到指定文件,用*vwrite写入数据,
4.finish结束退出

» 本帖已获得的红花(最新10朵)

艹他妈的假学术
11楼2017-04-03 19:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半人马

银虫 (初入文坛)

送红花一朵
引用回帖:
11楼: Originally posted by 田七525 at 2017-04-03 19:19:34
看懂图里边的每一句话,你就明白整个过程了。
过程梗概:
1.进入/post26模块
2.nsol选择要输出为节点位移,并用store存储
3.定义一个用来存储结果数据的array或table
3.利用/output输出到指定文件,用*vwri ...

谢谢,那你那个编译器软件叫啥名字啊,局面很不错

发自小木虫IOS客户端
12楼2017-04-03 23:38:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

田七525

铁杆木虫 (小有名气)

Ph. D

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
半人马: 金币+50, ★★★很有帮助 2017-04-04 11:59:28
引用回帖:
12楼: Originally posted by 半人马 at 2017-04-03 23:38:00
谢谢,那你那个编译器软件叫啥名字啊,局面很不错
...

先把悬赏的金币发一吧,
编辑器1:http://www.360doc.com/content/13/0310/11/1232895_270532370.shtml
编辑器2:ultraeditor
艹他妈的假学术
13楼2017-04-04 09:53:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半人马

银虫 (初入文坛)

送红花一朵
引用回帖:
3楼: Originally posted by 田七525 at 2017-04-02 23:10:04
用/post26处理器
或者在GUI中点Timehist Postpro处理器也可以
Timehist Postpro>>Variable Viewer>>add data(绿色的+号,左起第一个按钮)>>安提示选择节点>>Grapha data(左起第三个图标 ...

还想向您请教一个问题,现在的幅值和相位都是xyz分别这三个方向的,想要总相位和幅值该怎么办呢?是不是无法直接输出,要自己会处理编程?

发自小木虫IOS客户端
14楼2017-04-04 11:59:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

田七525

铁杆木虫 (小有名气)

Ph. D

引用回帖:
14楼: Originally posted by 半人马 at 2017-04-04 11:59:04
还想向您请教一个问题,现在的幅值和相位都是xyz分别这三个方向的,想要总相位和幅值该怎么办呢?是不是无法直接输出,要自己会处理编程?
...

这个问题没处理过,抱歉;
根据help文件来看,nsol不提供总幅值和总相位的输出;

自己编程的也不能解决,因为此时的位移是矢量(方向随时间变化),无法用一个变量——幅值来表示
艹他妈的假学术
15楼2017-04-04 19:37:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
