求助各位大神，apdl谐响应分析，怎样提取节点力和位移的振幅和相位 已有4人参与
|
|||
|
如题，在进行谐响应分析，用了shell181单元，计算完成后相提取节点的力和位移的振幅和相位，在matlab中后处理，可是output窗口看不到任何计算结果数据啊？求各位大神 @wuming524 发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
应该是93bebmhtak前后十一个字符比较关键
已经有33人回复
-
FileCode能看出啥？
已经有19人回复
-
2019年青年基金涵评意见，大家看看几个A，几个B?
已经有5人回复
-
职称评审，求友友推荐见刊最快的期刊
已经有4人回复
-
奇怪，两个人的filecode固定段从头到尾一模一样
已经有10人回复
-
综述论文作为代表作会不会影响评审专家的印象分？
已经有13人回复
-
是这周出结果还是下周出结果？
已经有3人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有9人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有4人回复
-
帮忙看看fileCode
已经有13人回复
送红花一朵
7楼2017-04-03 12:19:55
liyaobo0509
专家顾问 (著名写手)
-
专家经验: +353 - 应助: 214 (大学生)
- 金币: 8142.8
- 散金: 288
- 红花: 64
- 沙发: 4
- 帖子: 1838
- 在线: 480.5小时
- 虫号: 911339
- 注册: 2009-11-24
- 性别: GG
- 专业: 机械工程
- 管辖: 仿真模拟
2楼2017-04-02 19:38:41
田七525
铁杆木虫 (小有名气)
Ph. D
- 应助: 13 (小学生)
- 金币: 5423.7
- 散金: 6
- 红花: 3
- 帖子: 217
- 在线: 88.1小时
- 虫号: 3074182
- 注册: 2014-03-20
- 性别: GG
- 专业: 微/纳机械系统
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
半人马: 金币+50, ★★★很有帮助 2017-04-04 11:42:38
半人马: 金币+90, ★★★★★最佳答案 2017-04-04 16:16:02
感谢参与，应助指数 +1
半人马: 金币+50, ★★★很有帮助 2017-04-04 11:42:38
半人马: 金币+90, ★★★★★最佳答案 2017-04-04 16:16:02
|

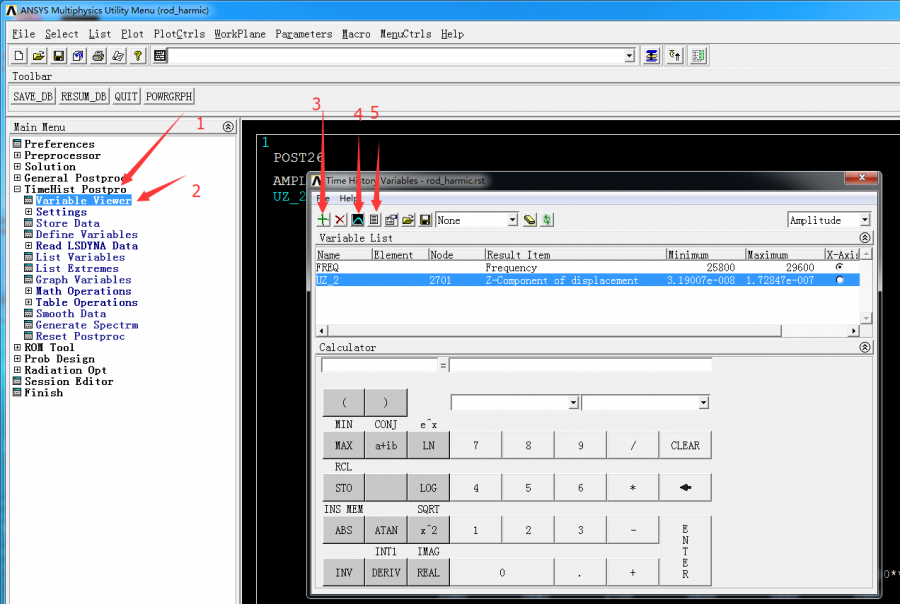

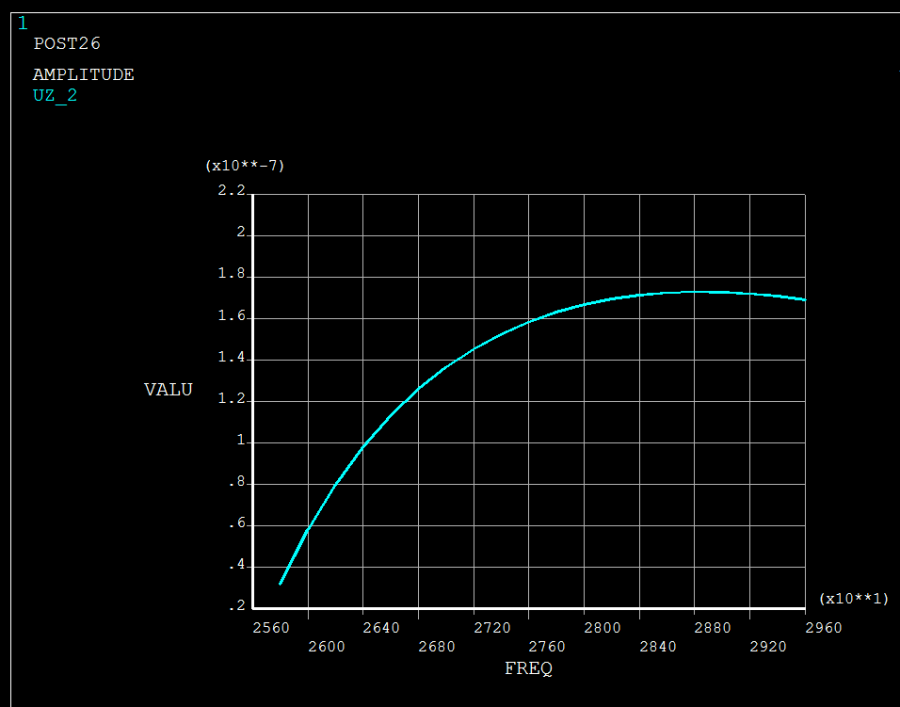

用/post26处理器 或者在GUI中点Timehist Postpro处理器也可以 Timehist Postpro>>Variable Viewer>>add data(绿色的+号,左起第一个按钮）>>安提示选择节点>>Grapha data（左起第三个图标，绿色弧线）显示选中的结果 |
