小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 六面体中有一个U形管，怎么用 ICEM划分网格？
北京石油化工学院2026年研究生招生接收调剂公告
181/2返回列表12下一页
查看: 2291  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunkuan934

铁虫 (小有名气)

[求助] 六面体中有一个U形管，怎么用 ICEM划分网格？ 已有3人参与

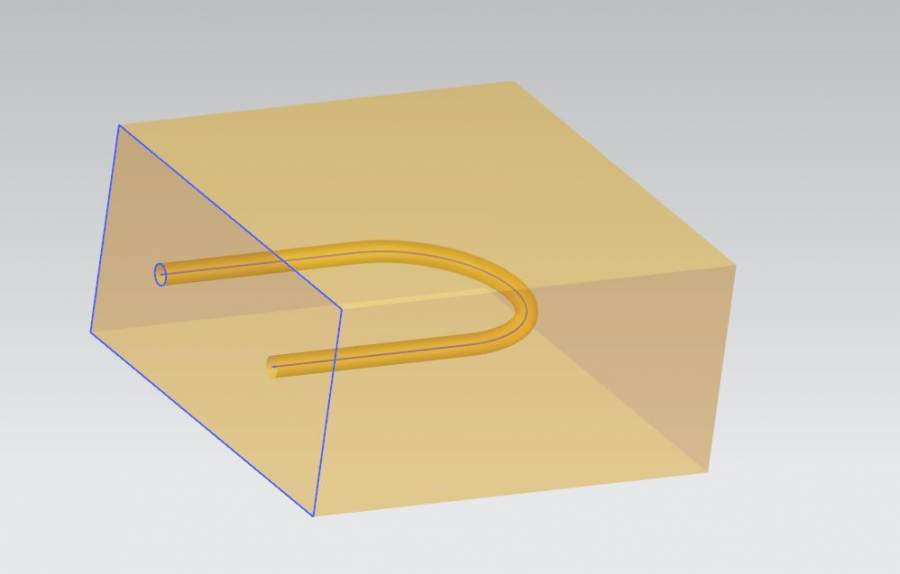

里边是几何模型，求大神指导，秀优越感的请绕道，谢谢六面体中有一个U形管，怎么用 ICEM划分网格？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.x_t
    • 2017-03-31 16:17:14, 134.98 K

» 猜你喜欢
1楼 2017-03-31 16:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

九天重游

新虫 (小有名气)

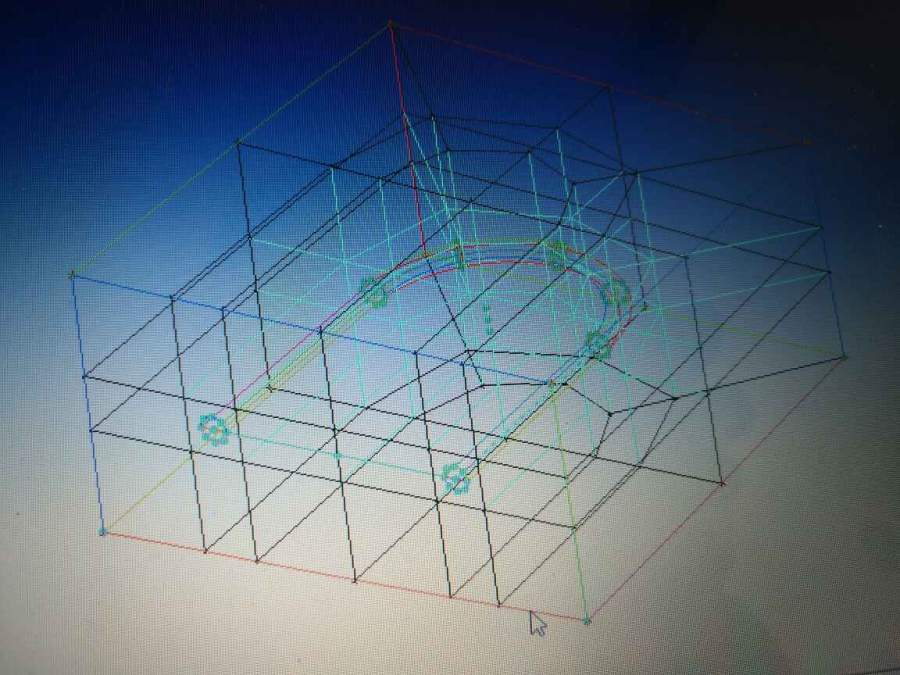

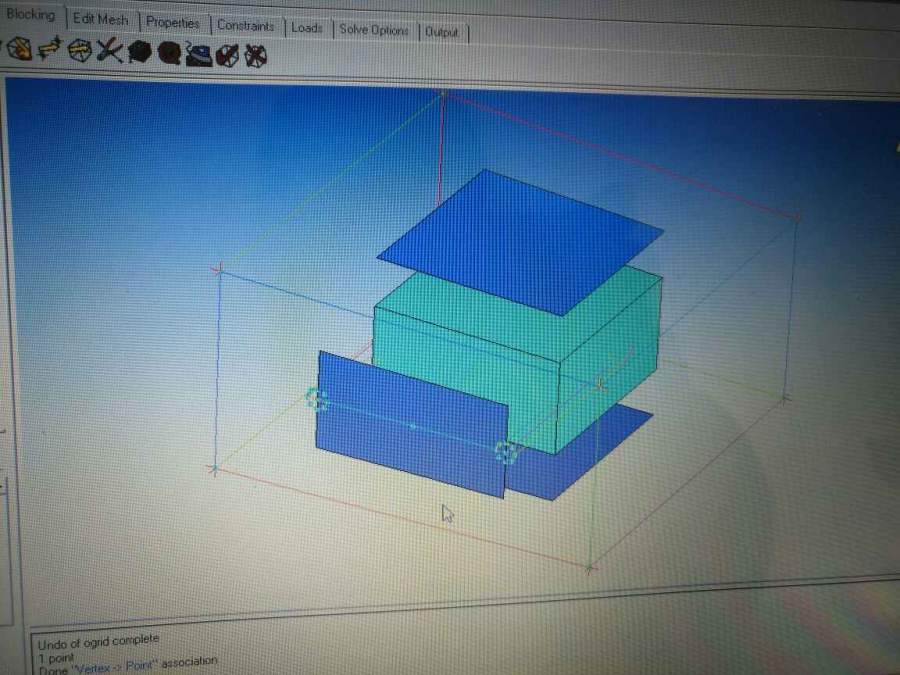

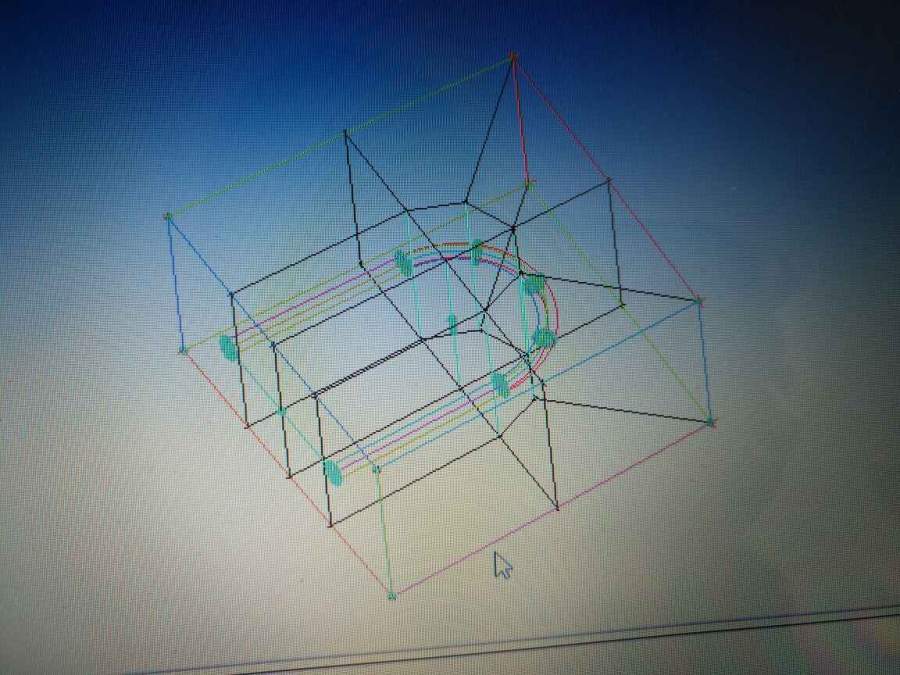

你简单看看
六面体中有一个U形管，怎么用 ICEM划分网格？-1


六面体中有一个U形管，怎么用 ICEM划分网格？-2


六面体中有一个U形管，怎么用 ICEM划分网格？-3



发自小木虫Android客户端
赞一下(2人) 回复此楼
13楼2017-04-12 18:47:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

引用回帖:
8楼: Originally posted by sunkuan934 at 2017-04-06 09:15:47
不要，U形管 与外部矩形是两种不同的流体计算域...

你把U形管那一部分切分好了后，做O形切分，切分的时候选择around blocks，就在管子外壁做出了边界层效果，然后再做一次普通的O形切分把管内流域做好，就行了

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

sunkuan934
9楼2017-04-06 09:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyb2012

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
sunkuan934: 金币+5, ★★★很有帮助 2017-04-13 11:09:17

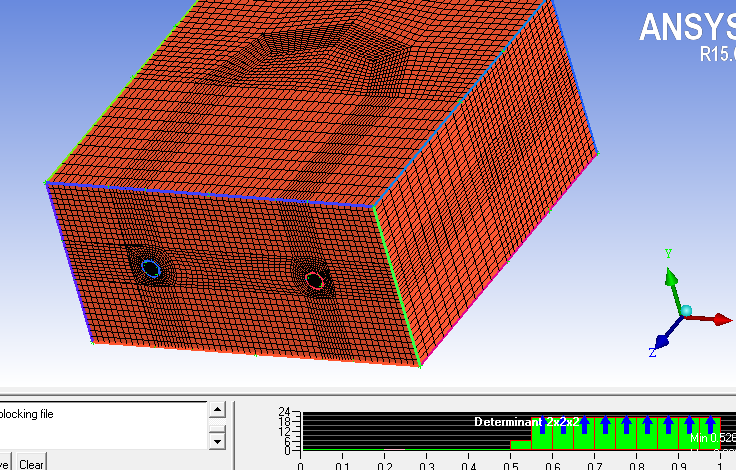

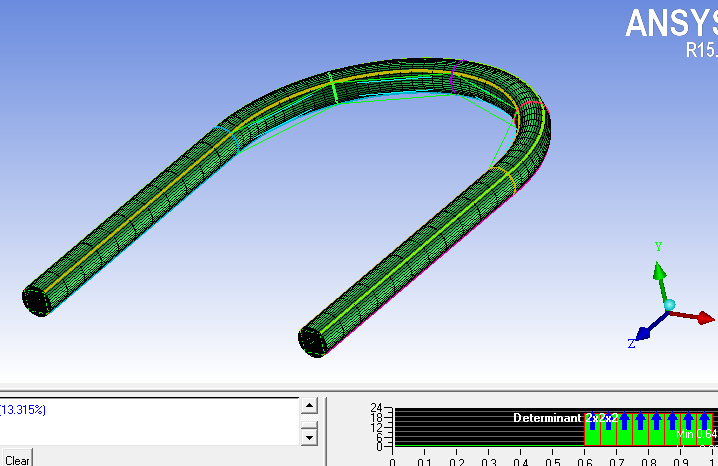

简单用ICEM画了下，没有细调
六面体中有一个U形管，怎么用 ICEM划分网格？-4


六面体中有一个U形管，怎么用 ICEM划分网格？-5


六面体中有一个U形管，怎么用 ICEM划分网格？-6
赞一下(1人) 回复此楼
12楼2017-04-07 11:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

malasong9471

木虫 (正式写手)
楼主搜以前的贴子，u型管。

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-03-31 17:17:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
sunkuan934: 金币+15, ★★★很有帮助 2017-04-05 21:12:32
【魔法教室Lesson5】圆筒U型管网格划分
http://forum.simwe.com/thread-994300-1-1.html
(出处: Simwe仿真论坛(forum.simwe.com)，CAE/CAD/CAM/，FEA/FEM/有限元分析论坛---(手机验证注册))
地埋管U管网格划分_图文_百度文库
https://wenku.baidu.com/view/d1361312aa00b52acec7caca.html
赞一下 回复此楼
3楼2017-04-05 21:08:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunkuan934

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by malasong9471 at 2017-04-05 21:08:08
【魔法教室Lesson5】圆筒U型管网格划分
http://forum.simwe.com/thread-994300-1-1.html
(出处: Simwe仿真论坛(forum.simwe.com)，CAE/CAD/CAM/，FEA/FEM/有限元分析论坛---(手机验证注册))
地埋管U管网格划分_图 ...

这个我看了，但是图中有些表示不太清楚，一直有点问题，另外多谢你的关注
赞一下 回复此楼
4楼2017-04-05 21:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
你这个模型U形管内的体积是要去除掉的吗？

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-05 21:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)
引用回帖:
4楼: Originally posted by sunkuan934 at 2017-04-05 21:12:17
这个我看了，但是图中有些表示不太清楚，一直有点问题，另外多谢你的关注...

你上网搜一下，C-block的画法（u形管底部采用C-block），O-block画法大家都熟悉。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-04-05 22:30:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunkuan934

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by malasong9471 at 2017-04-05 22:30:28
你上网搜一下，C-block的画法（u形管底部采用C-block），O-block画法大家都熟悉。
...

这个我会，是他说的面关联这一部分
赞一下 回复此楼
7楼2017-04-06 09:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunkuan934

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by 九天重游 at 2017-04-05 21:45:36
你这个模型U形管内的体积是要去除掉的吗？

不要，U形管 与外部矩形是两种不同的流体计算域
赞一下 回复此楼
8楼2017-04-06 09:15:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunkuan934

铁虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by 九天重游 at 2017-04-06 09:20:45
你把U形管那一部分切分好了后，做O形切分，切分的时候选择around blocks，就在管子外壁做出了边界层效果，然后再做一次普通的O形切分把管内流域做好，就行了
...

附件里边是几何模型，大神能不能帮忙画一下顺便截个图，我学习你的思路
赞一下 回复此楼
10楼2017-04-06 09:40:42
