[求助] icem网格导出mesh格式错误 已有1人参与

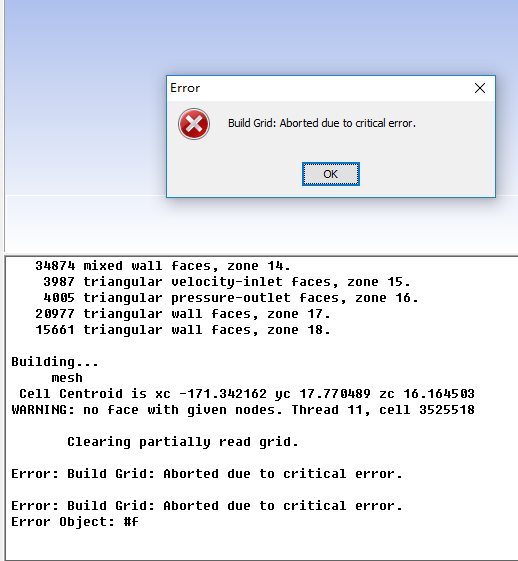

如图是我的模型，但在导出mesh时，或者在导入fluent时总是出现如图所示的错误。模型最上面有刀片型的沟槽，没有这部分沟槽时，画出的网格不会出现这样的错误，所以我认为可能是这部分的网格的原因。所以想请教下，这种细条型的沟槽的网格应该怎么画才好？另外，在模型上面一部分是有边界层网格的，并且，我采用的是非结构化网格。
