[求助] 求助，加载出现问题，计算没有结构，求大神指教 已有1人参与

刚刚接触 ansys 做一个海洋平台的计算，但是加载好像出了问题，没有计算结果下面是数据命令，求大神指教
/prep7
k,1
k,2,0,10000
k,3,10000,10000
k,4,10000
k,5,500,500,10000
k,6,500,9500,10000
k,7,9500,9500,10000
k,8,9500,500,10000
k,9,1000,1000,20000
k,10,1000,9000,20000
k,11,9000,9000,20000
k,12,9000,1000,20000
k,13,1500,1500,30000
k,14,1500,8500,30000
k,15,8500,8500,30000
k,16,8500,1500,30000
l,9,10
l,10,11
l,11,12
l,12,9
l,5,12
l,6,9
l,7,10
l,8,11
l,5,6
l,6,7
l,7,8
l,8,5
l,1,13
l,2,14
l,3,15
l,4,16
lsel,s,line,,12,16,1
mp,ex,l,2.1e5
mp,prxy,1,0.3
et,1,beam188
sectype,1,beam,ctube
secdata,550,600
lsel,s,line,,1,12,1
mp,ex,2,2.1e5
mp,prxy,2,0.3
sectype,2,beam,ctube
secdata,228.6,254
allsel
lesize,all,100
lmesh,all
/solu
nsel,s,loc,z,0
d,all,ux,0
d,all,uy,0
esel,s,,,1,80,1
sfbeam,all,2,pres,50000
solve
finish

求助，加载出现问题，计算没有结构，求大神指教


求助，加载出现问题，计算没有结构，求大神指教-1
回复此楼

» 猜你喜欢
1楼 2017-03-30 22:54:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
在求解之前执行过 nsel 和 esel 命令，因此求解时当前只有少量节点和单元，无法求解。
  在 solve 命令之前，加一句：
    allsel,all
  然后再求解试试，看是否有其它问题。
赞一下 回复此楼
2楼2017-03-31 07:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
内容已删除
回复此楼
3楼2017-03-31 07:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Elijahon

铜虫 (初入文坛)
谢谢回答，回去我再试试

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-03-31 08:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
更正一下上条回复，抱歉。

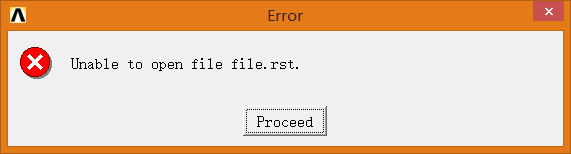

一般应该在/prep7或/solu部分增加allsel, save命令，将整个存为db文件。另外，打开rst文件出错，应该是求解出错，没有结果文件。

/prep7
...
allsel
save
finish

/solu
...
allsel
solve
finish
赞一下 回复此楼
5楼2017-03-31 09:18:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

求解前执行 allsel,all 可以保证对完整的模型求解。如果这样做仍然不生成 rst 文件，则应该是求解不成功，可以打开 .err 文件，看一下有什么警告和错误信息，然后修改模型。
  求解如果成功，即使不保存模型，也照样会生成 rst 文件。当然最好是保存。
赞一下 回复此楼
6楼2017-04-01 08:12:20
