zhang_hanwei新虫 (小有名气)
|
[求助]
deform模拟模具应力分析
|
|

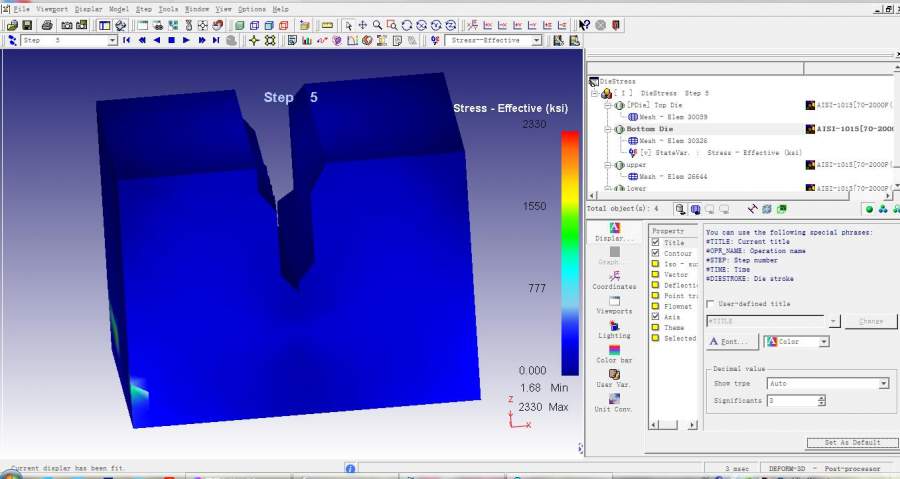

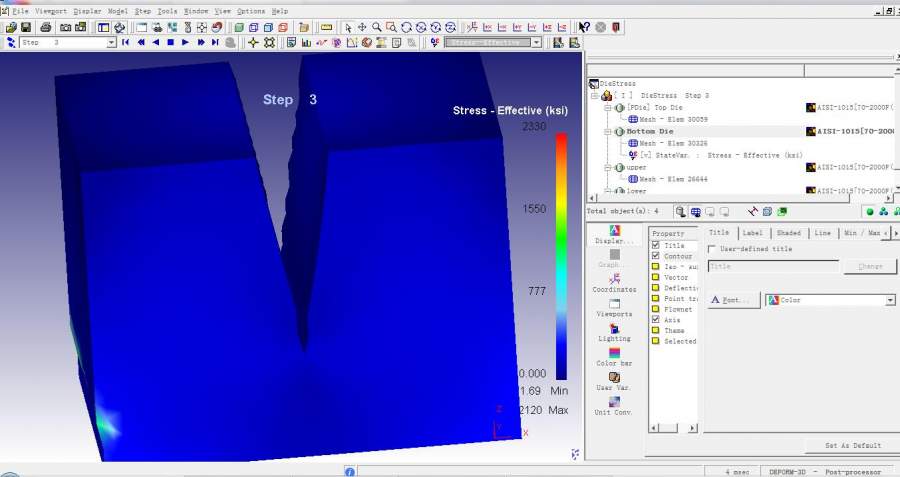

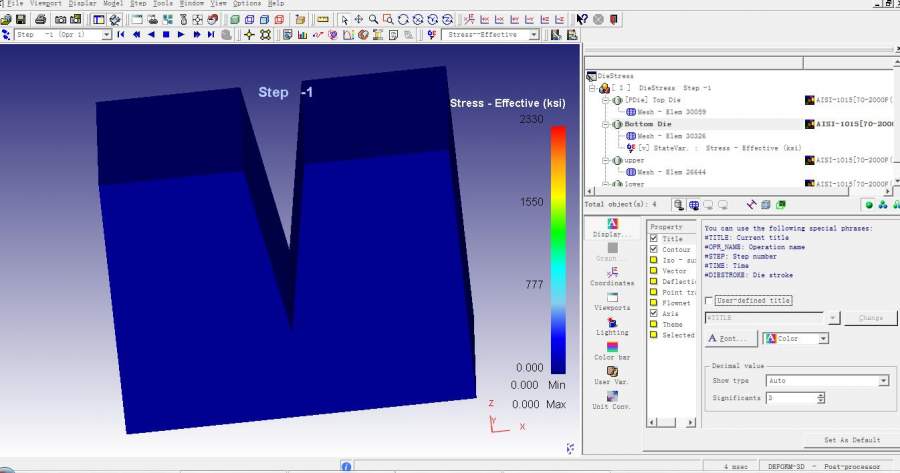

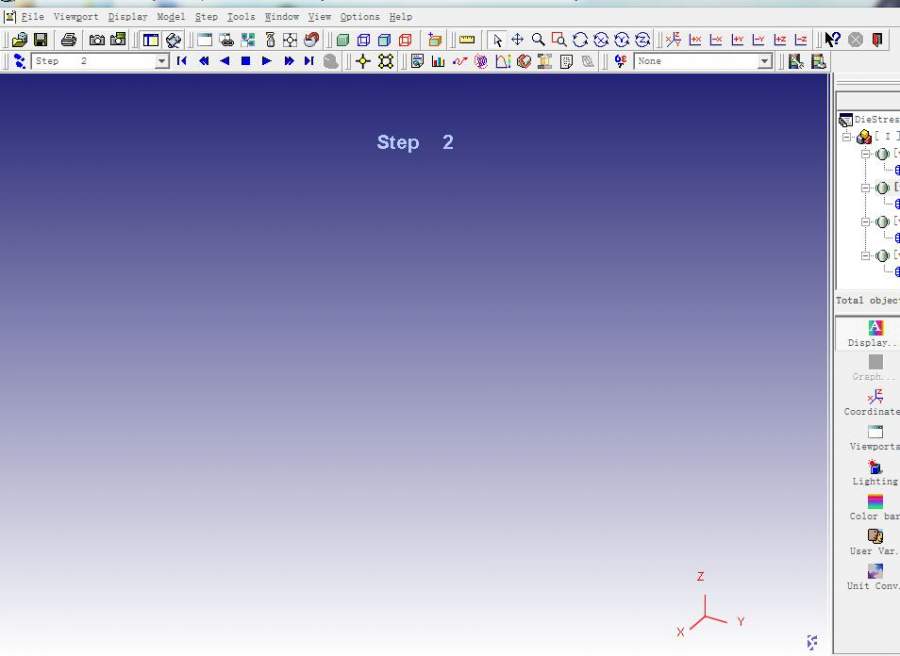

有一个问题想请教大神。我在用deform做模具应力分析的时候，按步骤设置为参数后可以进行，但是在模拟结束后，我看应力情况的时候模具显示不出来，是像附件中的截图1一样，也就是下图所示。 我要点击截图2如下图的选项才能把模具单独显示出来。 而显示出来后也有问题，在step为3的时候，模具看起来还没有什么问题，如截图3.如下图 但是在往下进行的时候，模具就变形了，变成了截图4也就是下图所示。 长方体上T型槽完全变形了，本来我的模具是下图所示 我想请问，为什么模拟结束后在后处理中没有显示模具而是空白？还有就是显示了模具，结果模具变形失真了，这是什么原因，是因为模具结构设计不合理或者模具承受的应力超过材料的强度，导致模具整体破裂的原因吗，还是因为我的模拟参数没有设置正确？  QQ截图5.jpg  截图1.jpg  截图2.jpg  截图3.jpg  截图4.jpg |
