| 查看: 222 | 回复: 1 | |||
m镜花水月金虫 (正式写手)
|
[求助]
跪求大神指点 已有1人参与
|
|

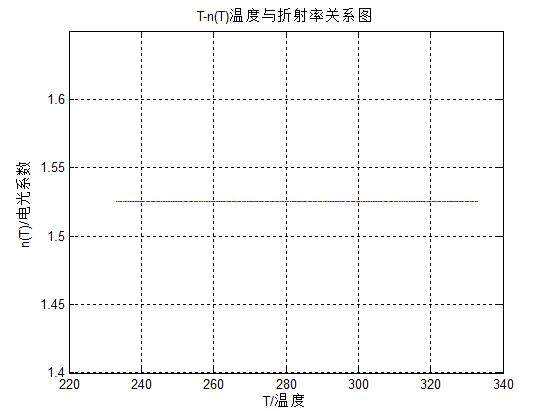

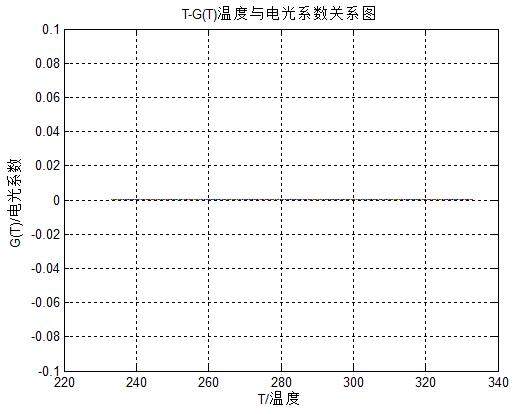

clc clear all close all a=0.633*10.^(-6); b=4000; c=2.0*10.^(-6);%线性膨胀系数 c0=10*10.^(-3);%长度 d=2.2*10.^(-6);%电场方向系数 d0=5*10.^(-3);%电场方向的厚度 T0=298;%室温 T=233:0.1:333;%温度范围 n=sqrt(4.913-2.78*10.^(-2)*a.^2+(0.1173+1.65*10.^(-8)*T.^2)/(a.^2-(0.212+2.7*10.^(-8)*T.^2).^2));%寻常光折射率与温度的关系 G=(a/(2*b))*((d0+d*(T-T0))/(c0+c*(T-T0)))*(1/(n^3));%电光系数与温度的关系 figure('color',[1,1,1]) plot(T,G) ylim([-0.1,0.1]); title('T-G(T)温度与电光系数关系图') xlabel('T/温度') ylabel('G(T)/电光系数') hold on grid on figure('color',[1,1,1]) plot(T,n) ylim([1.4,1.65]); title('T-n(T)温度与折射率关系图') xlabel('T/温度') ylabel('n(T)/电光系数') hold on grid on 我想做出“温度与电光系数关系图”和“温度与折射率关系图”但做出来不对，比如“温度与折射率关系图”应该是 但是跑出来却是 按照公式程序跑出来应该是曲线或者是有斜率的直线，不可能是水平线，另外电光系数的也不对，该怎样修改程序，跪求大神指点  理论上正确折射率.jpg  自己的错误折射率.jpg  自己的错误电光系数.jpg |
回复此楼» 猜你喜欢
对氯苯硼酸纯化
已经有3人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有12人回复
-
不自信的我
已经有12人回复
-
假如你的研究生提出不合理要求
已经有5人回复
-
所感
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有28人回复
-
要不要辞职读博？
已经有7人回复
-
北核录用
已经有3人回复
-
实验室接单子
已经有3人回复
-
磺酰氟产物，毕不了业了！
已经有8人回复
月只蓝
主管区长 (职业作家)
-
专家经验: +1059 - 应助: 1712 (讲师)
- 贵宾: 8.888
- 金币: 68123.7
- 散金: 1938
- 红花: 443
- 沙发: 4
- 帖子: 4373
- 在线: 3291.4小时
- 虫号: 1122189
- 注册: 2010-10-14
- 专业: 宇宙学
- 管辖: 计算模拟区

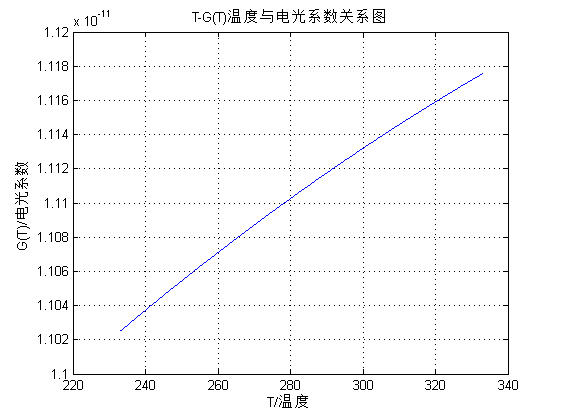

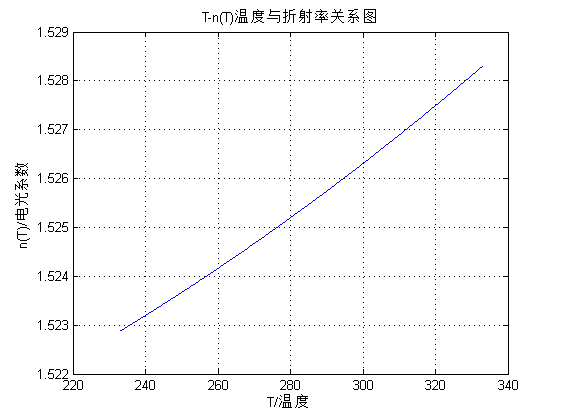

2楼2017-03-30 11:55:27
