[求助] 三相五线制的设备怎么接线？

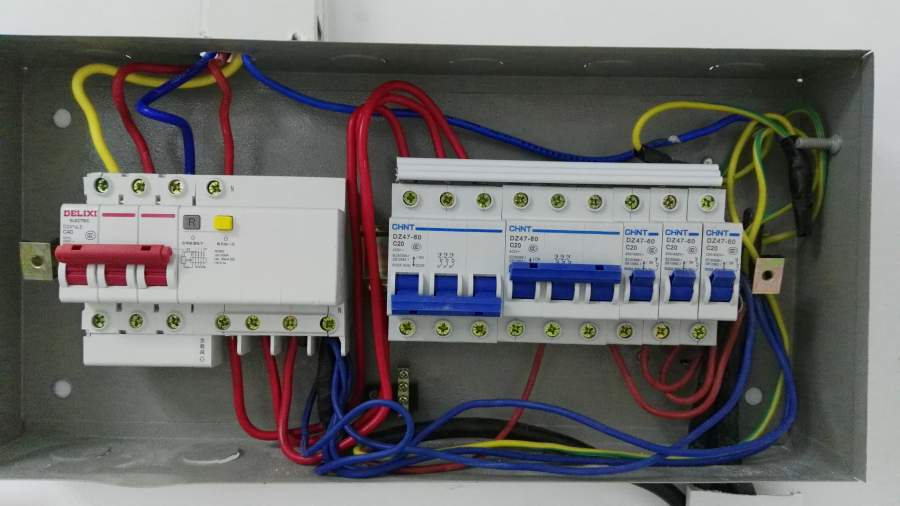

买了一个三相五线制的设备，不懂怎么接线。电箱如图所示。
设备的五根线要怎么接？
设备是三根红线，很粗。一根绿色，一般粗。一根黄线最细。

目标是要接在图中左边的那个没有使用的空开上。
三相五线制的设备怎么接线？
回复此楼

» 猜你喜欢
1楼 2017-03-29 20:35:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

testtor

银虫 (正式写手)
三红abc，绿零（中性线），黄地。旋转的话需要查转向，转向不对随意对调一下abc。

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-03-29 20:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

testtor

银虫 (正式写手)
三红接三红，绿接兰，黄接黄绿。
你这配电箱接电不符合安标规范啊，零排地排保护线应该齐全才好。

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-03-29 20:52:21
