[求助] gambit圆柱split成两个体分别画网格，没法设interface 已有1人参与

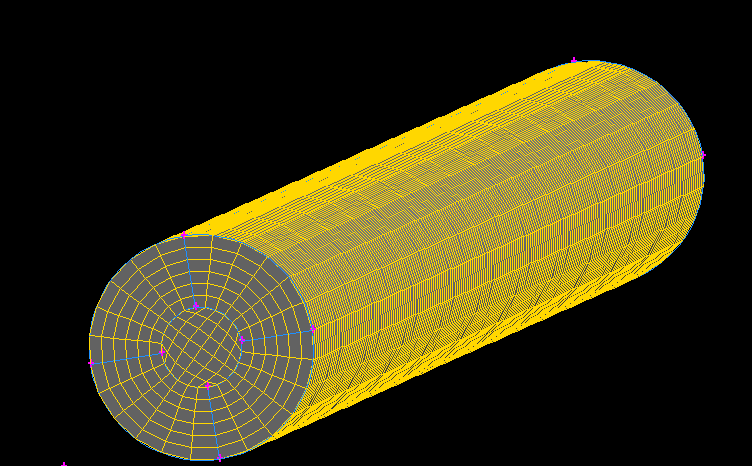

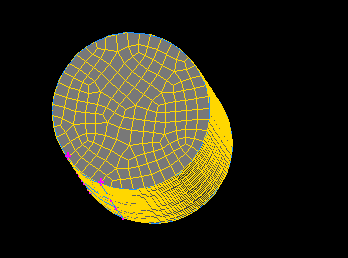

请问各位虫友，我在gambit里划分体网格，把一个圆柱split成两个体分别画网格（交界面两边的网格是不一样的），没有选择connect。为了画网格，我在一个体的端面上做辅助线，把它分割成了几个面，导致设置边界面类型的时候发现，交界的地方只有一个面，没法设interface。如果我不在那个圆柱的端面上做辅助线把它分割，交界的地方就有两个面，请问这是为什么呢？  为了大家看的清楚，我把两个体的端面（交界面）网格分别截了图

gambit圆柱split成两个体分别画网格，没法设interface


gambit圆柱split成两个体分别画网格，没法设interface-1


gambit圆柱split成两个体分别画网格，没法设interface-2


gambit圆柱split成两个体分别画网格，没法设interface-3
回复此楼

» 猜你喜欢
1楼 2017-03-28 16:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-28 16:27:23
分开画，分别设置为interface，再组合

好的，我试试看，谢谢啦

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-28 16:32:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 7 个回答

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-03-28 16:27:23
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

活宝凌晨333

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-28 16:27:23
分开画，分别设置为interface，再组合

不行啊，先设了interface，画完网格，那两个interface就无效了，就是这个“zhongshang”和“zhongshang1”，根本没显示
gambit圆柱split成两个体分别画网格，没法设interface-4
赞一下 回复此楼
4楼2017-03-28 19:47:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-28 16:27:23
分开画，分别设置为interface，再组合

哦哦好像可以了，谢谢大神，还想再问一下，那个交界面split出来的几个小面，该设成什么？如果不设置类型，就默认为wall了吧？
赞一下 回复此楼
5楼2017-03-28 20:11:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
