[求助]
FLUENT传热的问题，请教一下各位前辈们
|

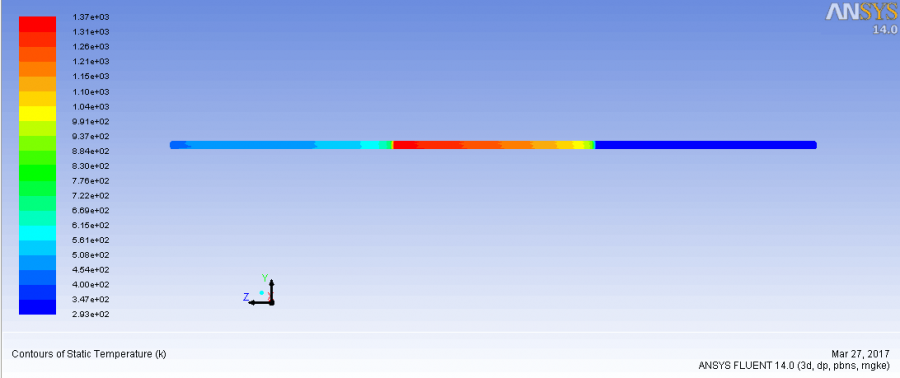

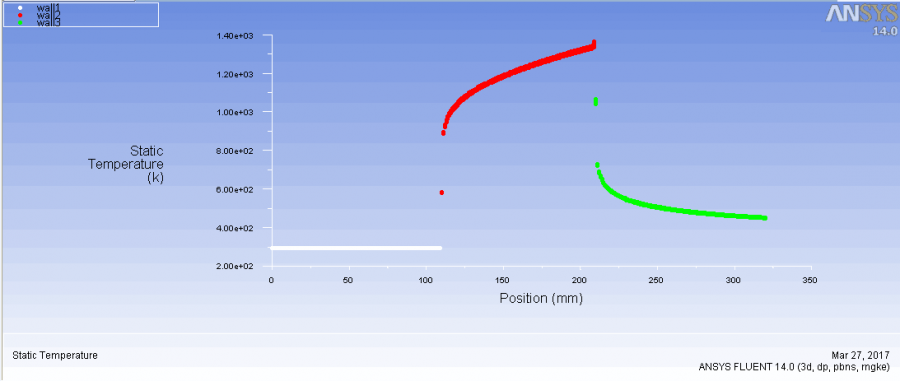

我对一个直径2mm，长度320mm的管道里的煤油流动进行了模拟。其中为了让中间的100mm的试验段流动稳定，使前、后110mm作为流动稳定段，可认为其壁面是绝热的，而中间100mm则通以35MW/㎡的热流，其中煤油入口温度为20℃，出口压力在15MPA。在这种情况下模拟，得到了下图的结果，可以看见在进入试验段的开始就有剧烈的温升，而在从试验段出去后，在后半段流动稳定段却有很大的温降。可是我在流动稳定段设置了绝热的边界条件，不应该会在后半段有这么大的温降啊？就这个问题向大家提问，希望有前辈指点迷津，谢谢各位~（下面压缩包IF中有ICEM建模的所有文件以及fluent的cas和dat文件，本人大四，在做毕设，是新人，真心向各位前辈求教~） 沿轴线方向的壁温分布.png  温度云图.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : IF.rar
2017-03-27 17:10:06, 23.07 M
» 猜你喜欢
应该是93bebmhtak前后十一个字符比较关键
已经有13人回复
-
关于代码变化问题，想知道的进来
已经有20人回复
-
这样的filecode谁见过
已经有21人回复
-
filecode与中标关系的预测
已经有5人回复
-
fileCode有新解读？
已经有18人回复
-
关于filecode，很负责任的告诉大家
已经有7人回复
-
【2027博士申请】纳米药物递送方向
已经有5人回复
-
关于豆爷回答的JTJC与%2F数量
已经有7人回复
-
2026国自然放榜时间
已经有3人回复
-
国基金的申报应该改成非等额制，评价高的钱多评价低的钱少，但是增加资助率
已经有7人回复
2楼2017-04-11 09:38:41
|
嗯嗯这个问题我已经解决了，谢谢。但是我现在又遇到新的问题，就是当我变物性用物性多项式来定义的时候，最后发现输出的温度云图和密度云图对应不上，后来我发现密度云图和total temperature可以对应上，可是物性多项式里的温度难道不是指static temperature吗？ 发自小木虫Android客户端 |
3楼2017-04-20 19:23:18
