| 查看: 3761 | 回复: 12 | ||
[求助]
【求助】用ICEM画结构性网格时，疏密问题 已有2人参与
|
|
我要模拟天然气在炉子内的燃烧，模型如下图1。图3是炉子底面，中间是燃气入口，其周围是空气入口（空气入口也有可能是6、8个等等）。图4是我切块情况。 问题1：图1和图2有区别吗（就是入口和出口部分有没有必要凸出来）？ 问题2：图4中三条红色平行边的节点数是一样的，虽然整体质量在0.5以上，但中间特别密，纵横比很大，网格数也特别多（约300万）。能有办法使中间不那么密吗？用非结构网格好吗？ 本人新人，金币不多，还请各位大神多多帮忙！  1.png  2.png  3.png  4.png |
回复此楼» 猜你喜欢
297求调剂
已经有12人回复
-
26调剂 086003
已经有3人回复
-
265求调剂
已经有20人回复
-
271分求调剂学校
已经有11人回复
-
320分人工智能调剂
已经有6人回复
-
求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕
已经有8人回复
-
280求调剂
已经有19人回复
-
求材料调剂，一志愿郑州大学289分
已经有15人回复
-
26考研调剂0710 0860
已经有6人回复
-
282求调剂
已经有22人回复
2楼2017-03-27 16:26:43
|
不好意思回复晚了，这几天出门了。 附件是两个tin文件，区别在于空气入口分别为4个和6个，麻烦你帮我看看  |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : luzi_4_simple.tin
- 附件 2 : luzi_6_simple.tin
2017-04-04 19:42:40, 144.11 K
2017-04-04 19:42:48, 59.92 K
3楼2017-04-04 19:44:15
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
4楼2017-04-04 21:14:12
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
5楼2017-04-04 22:04:21
6楼2017-04-05 08:49:28
7楼2017-04-05 08:54:45
8楼2017-04-05 14:49:28
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
9楼2017-04-05 16:03:51
lx901023
至尊木虫 (职业作家)
- 应助: 116 (高中生)
- 金币: 20626.9
- 红花: 26
- 帖子: 3200
- 在线: 249.4小时
- 虫号: 3304459
- 注册: 2014-07-03
- 专业: 机械动力学
【答案】应助回帖
★ ★ ★ ★ ★ ★
zhang_jq: 金币+6, ★★★很有帮助, 非常感谢！我看了下，你主要是加了边界层和减少轴向节点。再问一下，进口和出口用不用凸出来呢（如图2），对计算影响大吗？ 2017-04-06 09:17:21
zhang_jq: 金币+6, ★★★很有帮助, 非常感谢！我看了下，你主要是加了边界层和减少轴向节点。再问一下，进口和出口用不用凸出来呢（如图2），对计算影响大吗？ 2017-04-06 09:17:21
|

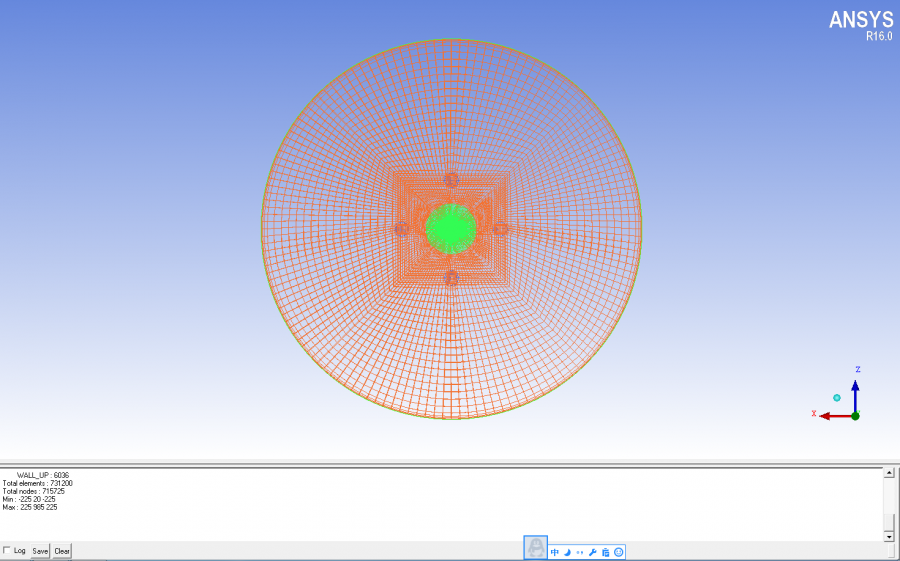

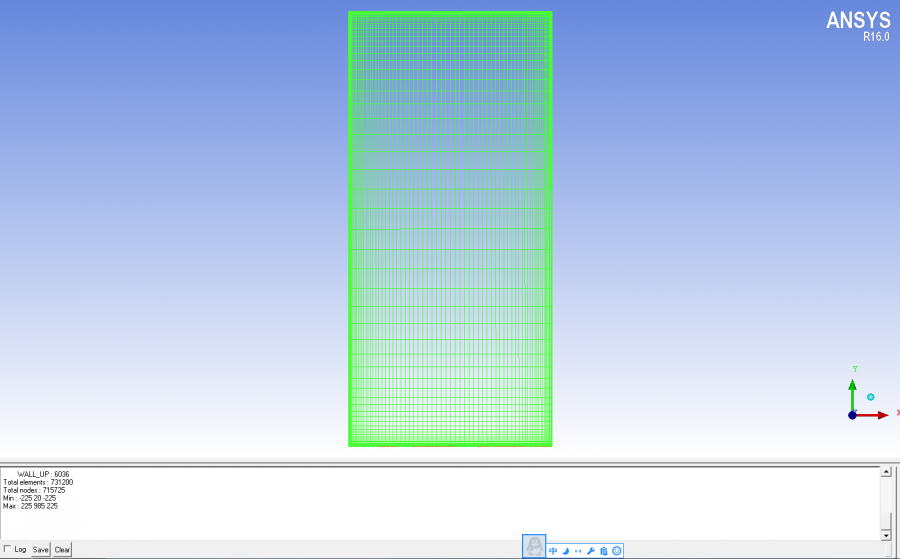

因为block结构限制，中间的网格确实要密集很多。 1.流体需要做出边界层。 2.网格轴向分布可以调整。 3.网格径向分布可以调整。 4.网格的形状调整，网格数目降至70W。  01.PNG  02.PNG |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : mod.part1.rar
- 附件 2 : mod.part2.rar
2017-04-05 18:51:52, 40 M
2017-04-05 18:54:00, 31.59 M
10楼2017-04-05 18:59:02
