[求助] FLUENT计算时残差曲线不收敛，是什么原因？ 已有1人参与

大家好！

    我的计算模型是二维管，流体是可压缩的理想气体，网格都是规则的四边形，长宽比均不超过5。

    查看了其他虫友的帖子后，先后尝试了以下方法：

    （1）基于压力求解器中的SIMPLE、SIMPLEC、PISO；
             松弛因子只改过energy的值，由1变为0.5

    （2）基于密度求解器中的隐式方法；
            courant number先后试过取0.5，0.1。

都无法使残差曲线收敛，尤其是continuity曲线，如图1所示。

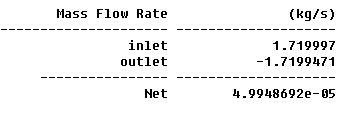

    同时，我也查看了进出口流量，已基本平衡，如图2所示。——按照网友的说法，这也算是收敛了！！！

    但是，，，

    当我将以上得到的稳态结果作为初值，再进行瞬态计算时，最大迭代步设为100，依然没法收敛，，，（时间步长取了0.0005）。

    老师看了我的瞬态结果后，说我的结果不对，残差没收敛。

    可是我真的不知道什么地方出了问题，所以麻烦大家帮忙看看，非常感谢！！！

FLUENT计算时残差曲线不收敛，是什么原因？


FLUENT计算时残差曲线不收敛，是什么原因？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-27 11:09:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-03-27 11:57:12
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

2840332166

新虫 (初入文坛)
你上面的残差线是温态的结果还是瞬态的

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-27 14:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FGD战风

新虫 (著名写手)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-27 11:57:12
如果网格没问题，就考虑边界，我觉得你这个边界条件就不合适

谢谢您的回复！
因为是可压流动，所以我的边界条件是：质量流量进口，压力出口。
您觉得这不合适吗？
赞一下 回复此楼
4楼2017-03-27 15:36:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FGD战风

新虫 (著名写手)
引用回帖:
3楼: Originally posted by 2840332166 at 2017-03-27 14:57:48
你上面的残差线是温态的结果还是瞬态的

谢谢您的回复！
图中的残差线是稳态的，，，但是瞬态的残差线也差不多是这样的
赞一下 回复此楼
5楼2017-03-27 15:38:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2840332166

新虫 (初入文坛)
你老师说了你的瞬态结果有问题，有没有说稳态结果可用么

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-03-27 18:02:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Candyand

新虫 (初入文坛)
能量的不要改，其他的缩小三倍

发自小木虫IOS客户端
赞一下(1人) 回复此楼
7楼2017-08-17 19:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MoonLee777

新虫 (正式写手)
这种湍流太强的流动一般不好收敛

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-08-18 01:04:30
