| 查看: 1554 | 回复: 8 | ||
[求助]
求教各位老师、专家、师兄师姐，关于聚酰亚胺薄膜的制备问题
|

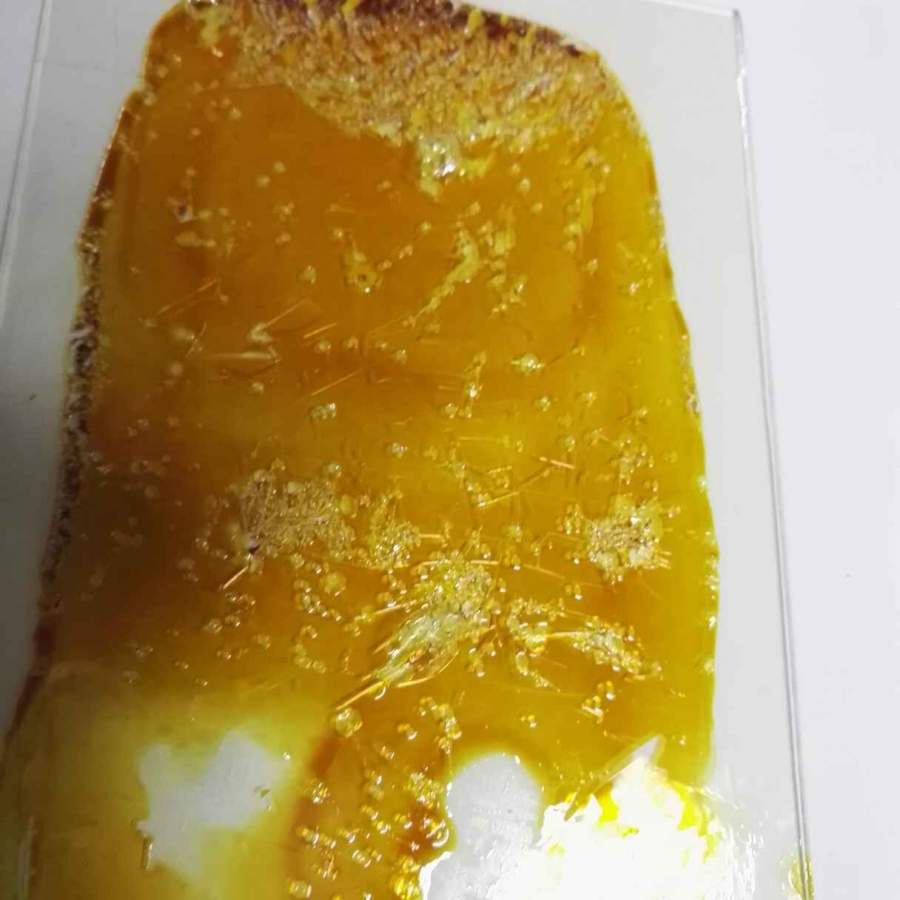

求教各位老师、专家、师兄、师姐，我最近用DEDADPM、BTDA、NA为原料（摩尔比是16:15:2）溶剂是DMAc，催化剂脱水剂是乙酸酐和三乙胺，固化制度：95℃/2h＋160℃/2h＋180℃/2h＋220℃/2h。做了聚酰亚胺薄膜，但是样品表面有很多气泡，且裂开成碎晶片，有什么办法可以解决这些问题？ 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
青椒八年已不青，大家都被折磨成啥样了？
已经有5人回复
-
青年基金C终止
已经有3人回复
-
26申博求博导推荐-遥感图像处理方向
已经有4人回复
-
限项规定
已经有7人回复
-
救命帖
已经有8人回复
-
招博士
已经有4人回复
-
西南交通大学国家级人才团队2026年博士研究生招生（考核制）—机械、材料、力学方向
已经有3人回复
-
英文综述是否需要润色及查重
已经有5人回复
-
为什么nbs上溴 没有产物点出现呢
已经有9人回复
wu597735248
铜虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 132.4
- 红花: 1
- 帖子: 21
- 在线: 11.5小时
- 虫号: 3928792
- 注册: 2015-06-17
- 性别: GG
- 专业: 高分子合成化学
|
胶液有进行抽真空处理吗？减缓前期升温速度，碎晶片可能体系过于刚性，尝试选用柔性单体，还有就是这块膜太厚了些 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
2楼2017-03-29 18:26:38
送红花一朵 |
抽真空就1个多小时，拿出来上面有好多大泡泡，我怕越抽泡越多，就不抽了，是体系是刚性的，因为需要尺寸稳定性，而热固性PI比热塑性PI尺寸稳定性好，我的膜是250微米厚的，需要多薄比较好成膜？我刚接触，懂得不多，请老师多多指教 发自小木虫Android客户端 |
3楼2017-03-29 21:35:19
BELIEVE_GIRL
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 60.3
- 帖子: 7
- 在线: 5.3小时
- 虫号: 5352006
- 注册: 2016-12-14
- 专业: 无机非金属类光电信息与功
4楼2017-04-06 16:54:12
5楼2017-04-08 20:57:36
6楼2017-04-10 16:55:32
7楼2017-04-10 17:01:35
迷彩菜鸟
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 459.7
- 散金: 10
- 帖子: 170
- 在线: 25.8小时
- 虫号: 5134490
- 注册: 2016-10-18
- 性别: GG
- 专业: 高分子合成化学
8楼2017-11-02 10:42:09
长_青
木虫 (知名作家)
- 应助: 0 (幼儿园)
- 金币: 2319.7
- 散金: 498
- 红花: 73
- 沙发: 2
- 帖子: 9774
- 在线: 3204.7小时
- 虫号: 4235117
- 注册: 2015-11-21
- 专业: 自然语言理解与机器翻译
9楼2017-11-03 03:50:58
