[求助] Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成? 已有1人参与

求助各位大神:
小弟最近在试图用Fluent解决气固传热问题,有一点搞不懂请各位大神指教。

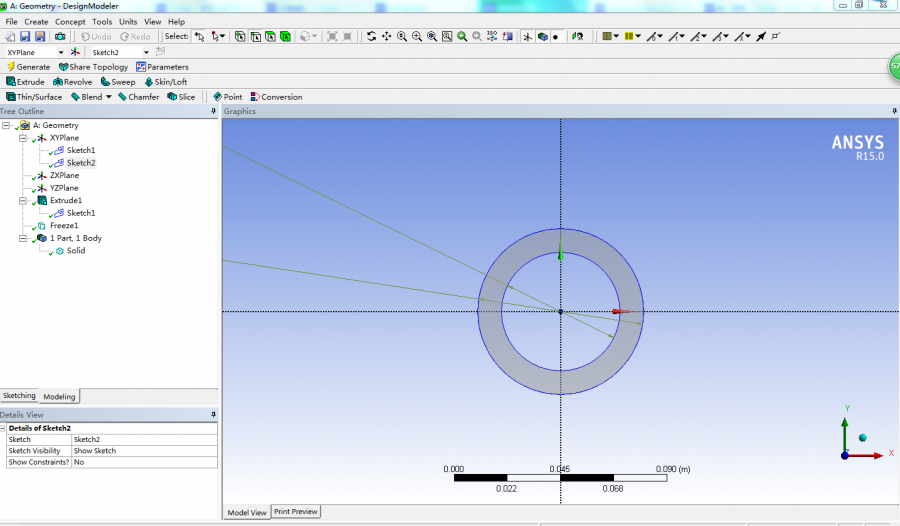

其实问题很简单,我想模拟一个金属管道和管中的流体传热。在ANSYS DM里我创建了几何,如图一,skech1是同心圆环,拉伸成为一个圆管,然后Freeze,;

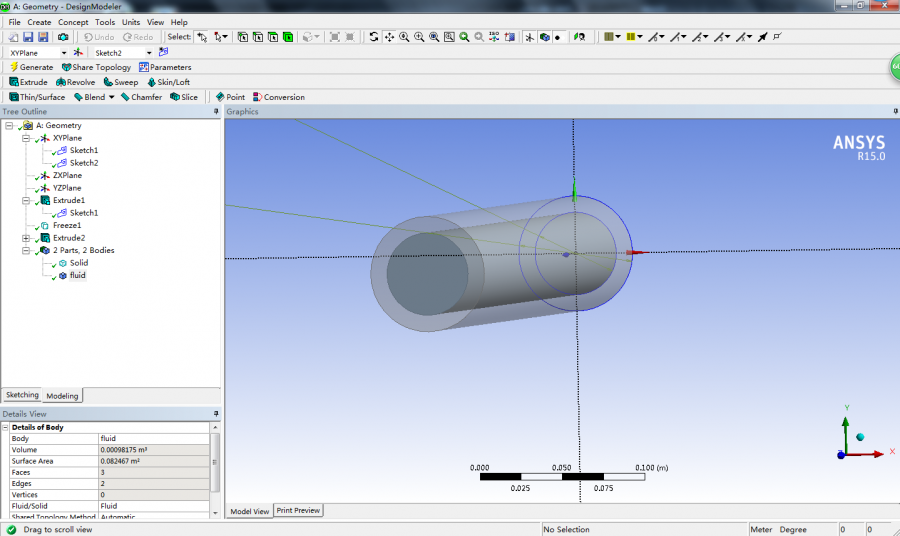

skech2为与圆管内径等径的圆,拉伸后,设置Extrude2为流体(如图2)。

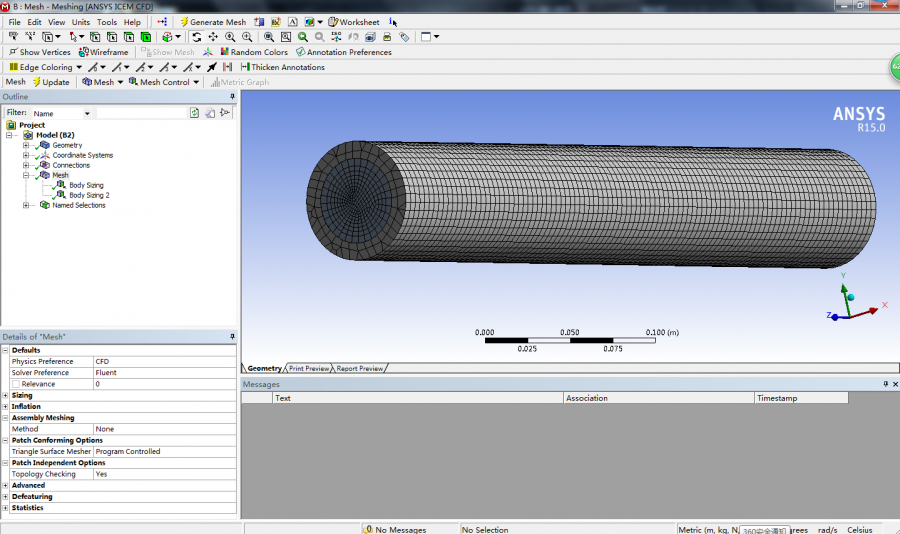

接着就是网格划分。管子和里面的流体各添加 Sizing,设置同样大小的Hard尺寸,生产了网格(图3);
对于流体部分,进出口壁面分别命名为 in,out,fluid-wall;管道内外壁分别命名为pipe wall inner 和 pipe wall outer;

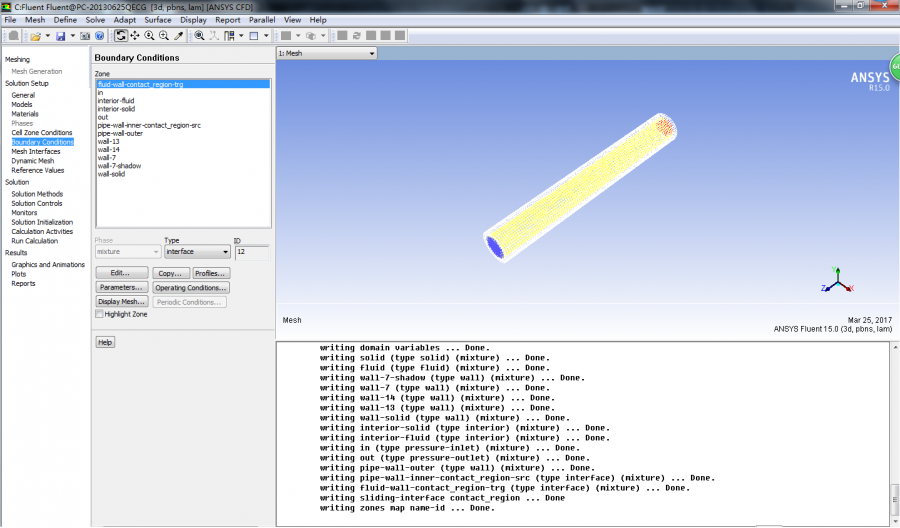

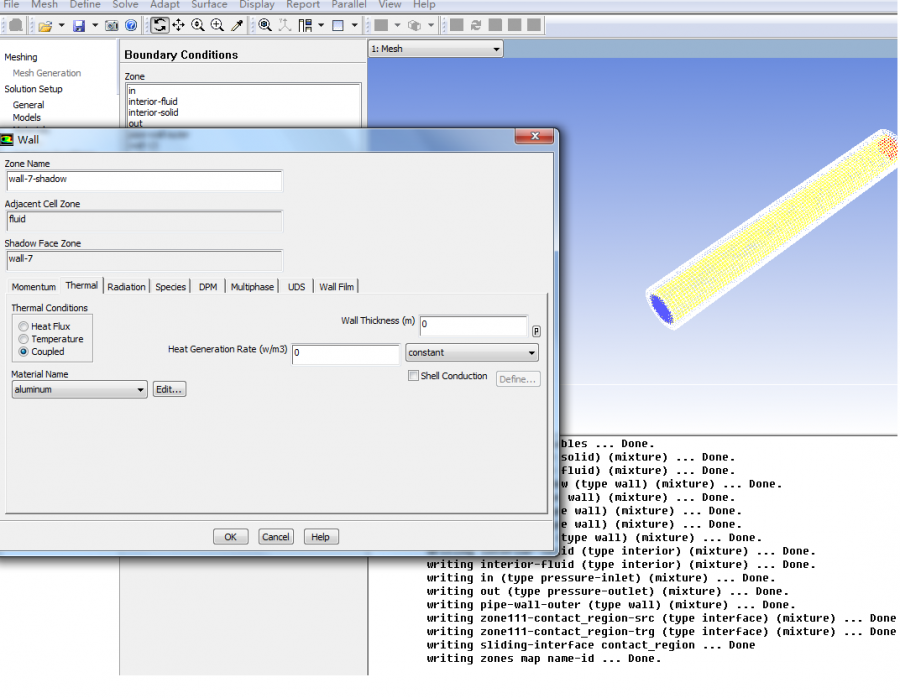

接着就是问题来了,用Fluent 读入这个网格,fluid-wall和pipe wall inner 成为了interface边界,可是我想让这两个边界是wall和wall-shadow,这样Thermal 边界选项中可以看到传热为coupled(如图5)。
我不想用Interface边界的原因是我还要更改别的设置,一用interface什么也改不了;别的方法也试了,总是两个面不能成为wall和wall-shadow,这样界面Thermal和一般的Thermal 边界一样了不能两个面耦合。我在想是不是我在DM或者Meshing的步骤里面少了什么关键的设置?
请各位大神指教~~~

Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成?


Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成?-1


Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成?-2


Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成?-3


Fluent 气固耦合wall边界怎么用ANSYS DM和Mesh生成?-4
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
心景湖: 金币+50, ★★★★★最佳答案, 问题解决了 2017-03-25 22:14:52
1 两个体要form new part 形成整体
2 定义了fluid wall就不要定义管内壁了,流体与管内壁是接触面,定义一个为wall,导入fluent中自动生成wall shadow

发自小木虫Android客户端
2楼2017-03-25 21:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心景湖

金虫 (初入文坛)

引用回帖:
2楼: Originally posted by malasong9471 at 2017-03-25 21:17:25
1 两个体要form new part 形成整体
2 定义了fluid wall就不要定义管内壁了,流体与管内壁是接触面,定义一个为wall,导入fluent中自动生成wall shadow

大神就是大神 问题解决了 很开心认识大神 以后还对多请教 届时请不吝赐教~
3楼2017-03-25 22:14:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

唯心有物

新虫 (初入文坛)

问一下,最后解决了吗?
4楼2018-07-03 19:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞翔的企e

新虫 (初入文坛)

楼主你好,请问在流场内部有壁面的问题怎么画网格?网格画完导入fluent总是没有壁面wall的,望给予帮助谢谢。
5楼2018-11-08 21:40:43
