[交流] ANSYS中 如何通过多点构建面和体 已有2人参与

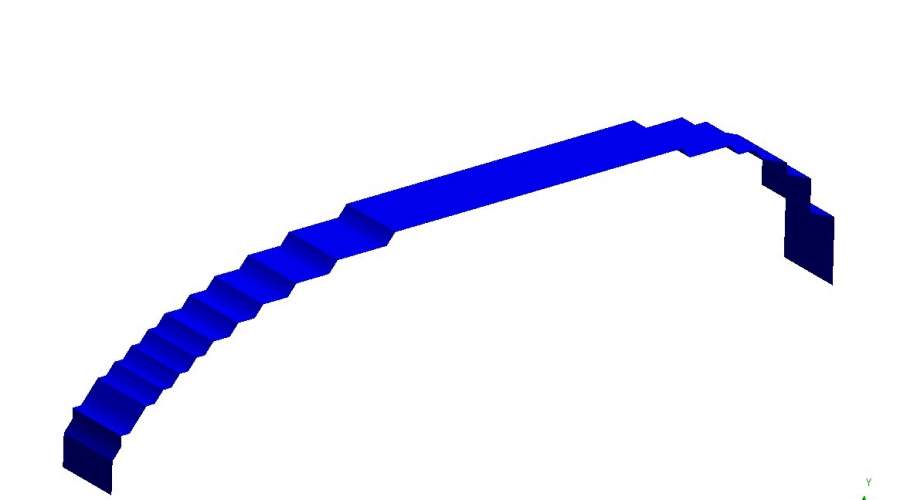

ANSYS中的点如下图2所示，想通过点在ANSYS中生成如右图1所示的面和体，该怎么解决呢，求高手指点！！

ANSYS中 如何通过多点构建面和体


ANSYS中 如何通过多点构建面和体-1
回复此楼

» 猜你喜欢
1楼 2017-03-25 15:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spfame

新虫 (初入文坛)
有没有简便的方法呢 面很多 形状每次都不一样

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-03-25 17:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可能没有简单的办法。

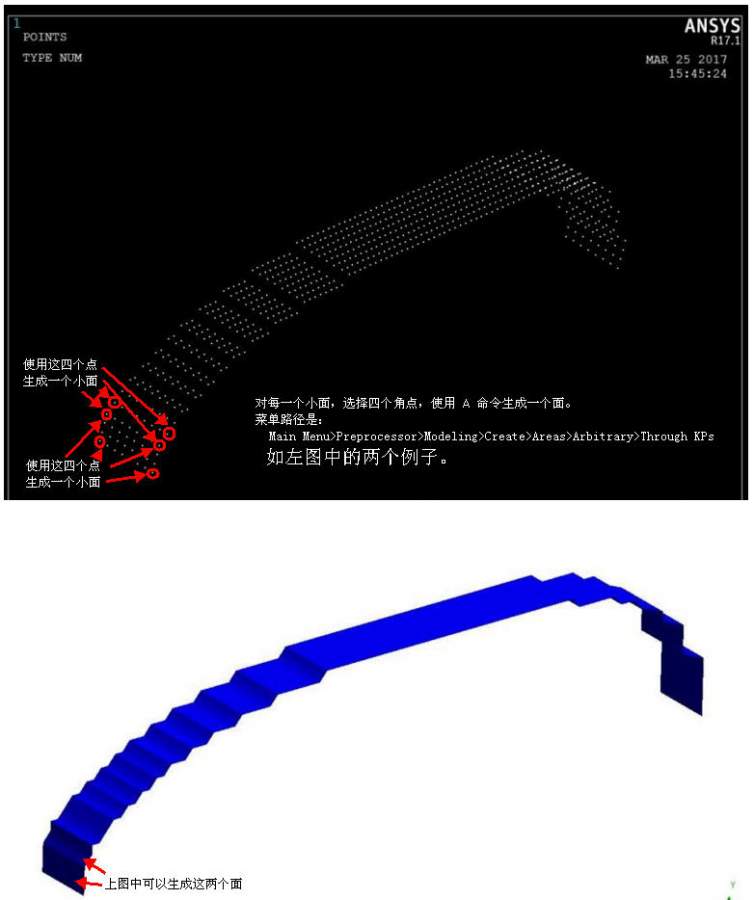

  你需要把整个模型划分为若干小的四边形面，取出每个小面的四个角点，定义为 KP 点，然后使用 A 命令逐一定义小面，下图可以作为参考：
ANSYS中 如何通过多点构建面和体-2
赞一下(2人) 回复此楼
3楼2017-03-26 08:43:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spfame

新虫 (初入文坛)
面太多了，每个关键点的位置都是已知的，有没有简单的方法呢

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-03-26 09:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygt_hit

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
找规律，用循环命令
赞一下(1人) 回复此楼
知其然，知其所以然。
5楼2017-03-26 11:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spfame

新虫 (初入文坛)
求类似的命令流

发自小木虫Android客户端
回复此楼
6楼2017-03-26 13:24:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spfame

新虫 (初入文坛)
从第三方软件建模后导入，ug proe solidworks等哪个有类似的功能 求指点 第三方导入和apdl哪个更简便呢  以后需要多次的导入！

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-26 15:33:51
