[求助] 变幅杆模态及谐响应分析 已有1人参与

求教各位大神，做变幅杆模态和谐响应分析时出现问题
    模态分析时超声振动频率符合要求20kHz

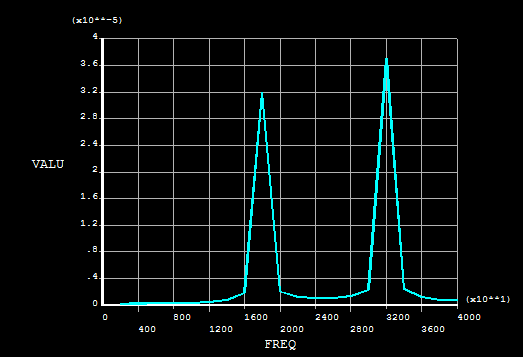

    谐响应分析时谐振频率超出范围如图
    求教出现问题的原因，万分感谢！！！

变幅杆模态及谐响应分析
模态


变幅杆模态及谐响应分析-1
谐响应
回复此楼

» 猜你喜欢
1楼 2017-03-25 11:13:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang82525

新虫 (初入文坛)
变幅杆谐响分析加什么载合，怎么固定

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-05-14 07:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

任何物体的固有频率实际上都有无穷多个，对你的模型，超过 20000 Hz 的频率也肯定有很多，不过，估计你计算模态时设置了最高频率 20000，或者提取的模态个数较少，没有算到 20000 以上。但是无论如何，超过 20000 Hz 的频率一定存在很多，所以做谐响应分析时，如果计算频率大于 20000，在相应的固有频率处，也照样会发生谐振的。
赞一下 回复此楼
3楼2017-05-14 08:02:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1147717049

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by jiang82525 at 2017-05-14 07:30:35
变幅杆谐响分析加什么载合，怎么固定

你解决了吗？怎么加载
赞一下 回复此楼
4楼2018-01-12 19:13:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
