[求助] TFT的转移特性曲线 已有1人参与

对于n-channel TFT 转移特性曲线已有所了解,但是对于p-channel TFT的转移特性曲线,还是有些不明白。

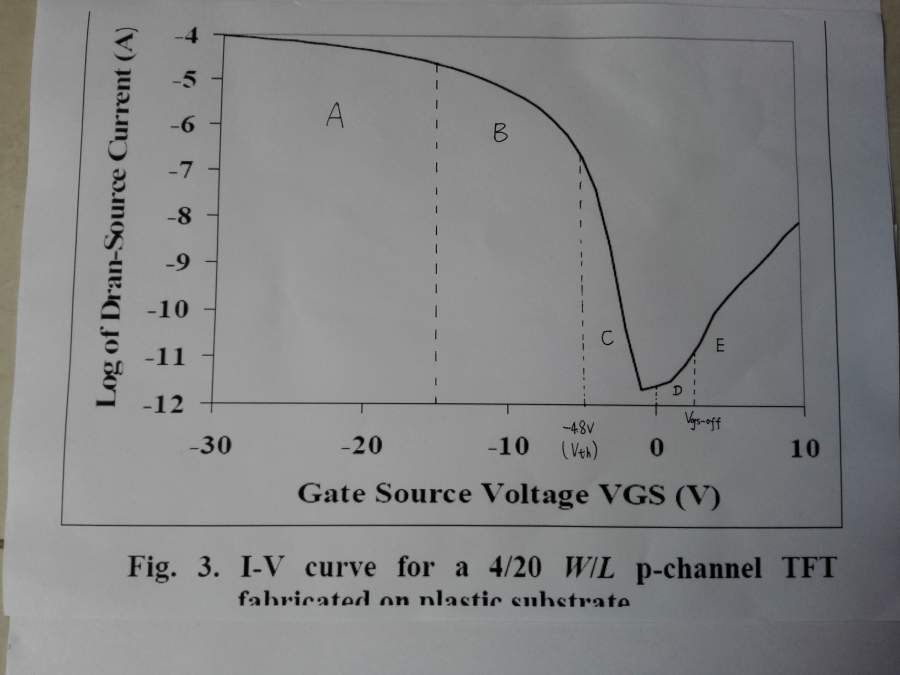

附上一张p-channel TFT的转移特性曲线,请对图中A、B、C(前亚阈值区)、D(后亚阈值区)、E区(截止区)加以说明,谢谢!

问题:
1、A区和B区谁是线性区、谁是饱和区?
2、线性区、饱和区各个区中,Vgs、Vth、Vds的关系是怎样的?

TFT的转移特性曲线
回复此楼
人一旦过于认真,结果往往注定是悲剧;玩世不恭,有时候或许是喜剧,最多也就是部闹剧。喜剧皆大欢喜,闹剧一笑而过,悲剧却是一生的痛,赢得了社会,却输了自己
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langlang0617

铁虫 (初入文坛)

找一片博士或者硕士论文看下绪论就好,不需要找p的 n的也行 转移曲线图只是相反而已.

发自小木虫IOS客户端
2楼2017-03-25 21:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langlang0617

铁虫 (初入文坛)

饱和线性一般从输出曲线上说的多,转移曲线一般来说当Vgs-Vds时进入饱和区,我也是新手,理论部分不好........

发自小木虫IOS客户端
3楼2017-03-25 21:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lwb870525

木虫 (著名写手)

引用回帖:
3楼: Originally posted by langlang0617 at 2017-03-25 21:44:29
饱和线性一般从输出曲线上说的多,转移曲线一般来说当Vgs-Vds时进入饱和区,我也是新手,理论部分不好........

我自己了解的:1、TFT特性更多的是看转移曲线;2、对于n沟道TFT的转移曲线,我是了解的。n沟道TFT,其Vth为正值,TFT开启的时候Vgs、Vds也是正值。当 Vth<Vgs 且Vgs-Vth<Vds时,曲线进入饱和区,当Vth<Vgs且Vgs-Vth>Vds时,曲线进入线性区。  但是换成p沟道TFT时,我不知道是不是也是按照这个标准来划分,所以才发一帖来求助大家。
人一旦过于认真,结果往往注定是悲剧;玩世不恭,有时候或许是喜剧,最多也就是部闹剧。喜剧皆大欢喜,闹剧一笑而过,悲剧却是一生的痛,赢得了社会,却输了自己
4楼2017-03-26 11:19:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lanzi084305

金虫 (正式写手)


你的Vth怎么定的呢?
5楼2017-05-24 11:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jasongao

铜虫 (小有名气)

【答案】应助回帖

我来分享一点自己的理解:
1、TFT特性更多的是看转移曲线;
是对的。大部分的参数, mobility, Vth, subthreshold swing (ss), 等等都可以丛transfer curve 上计算出来。你的图画成
log 一般是用来计算SS 的。

2、对于n沟道TFT的转移曲线,我是了解的。n沟道TFT,其Vth为正值,
其实也不准确, Vth 也可以为负。主要当Vds >0 and Ids 随着VG的正向增加而增加时,就是n type TFT in accumulation mode.

TFT开启的时候Vgs、Vds也是正值。当 Vth<Vgs 且Vgs-Vth<Vds时,曲线进入饱和区,
当Vth<Vgs且Vgs-Vth>Vds时,曲线进入线性区。
Langlang0617 说的对,饱和区和线性区在输出曲线中更为明显。 达到标准饱和区前提是 Vds 比较大。 比如说 Vds>=VG
而在标准测量转移曲线时 Vds 应该很小。 所以我不认为在转移曲线中存在标准的“饱和区”。

3。但是换成p沟道TFT时,我不知道是不是也是按照这个分,所以才发一帖来求助大家。
p type 和 n type 同样原理。只是 Vds and Vg 都为负值。

有问题请继续, 谢谢
6楼2017-05-26 13:44:13
