着急毕业啊！！！Fluent参数设置闹心，真心求助各位大神！ 已有1人参与
|

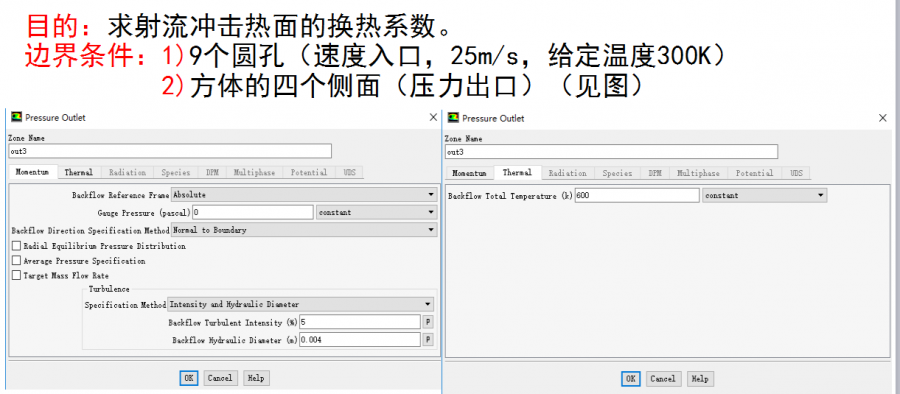

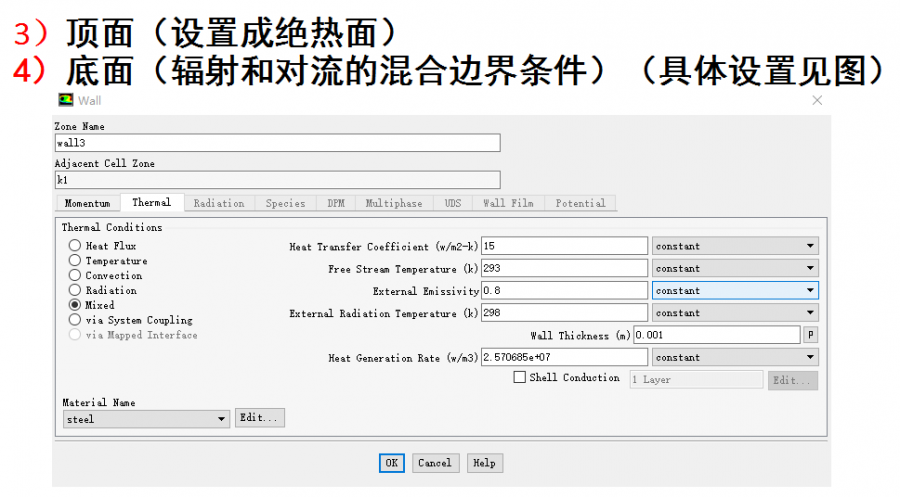

问题是这样的：求射流冲击热面的换热系数。 前期遇到问题时也在小木虫发过贴，大神们都很热心，我先感谢大家的帮助! 今天又遇到问题了，前来求助，还请各位大神不吝赐教。 1.png  2.png  3.png  4.png  5.png |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有15人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有12人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
malasong9471
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 7348
- 红花: 29
- 帖子: 639
- 在线: 117.1小时
- 虫号: 4100890
- 注册: 2015-09-25
- 性别: GG
- 专业: 工程热力学
|

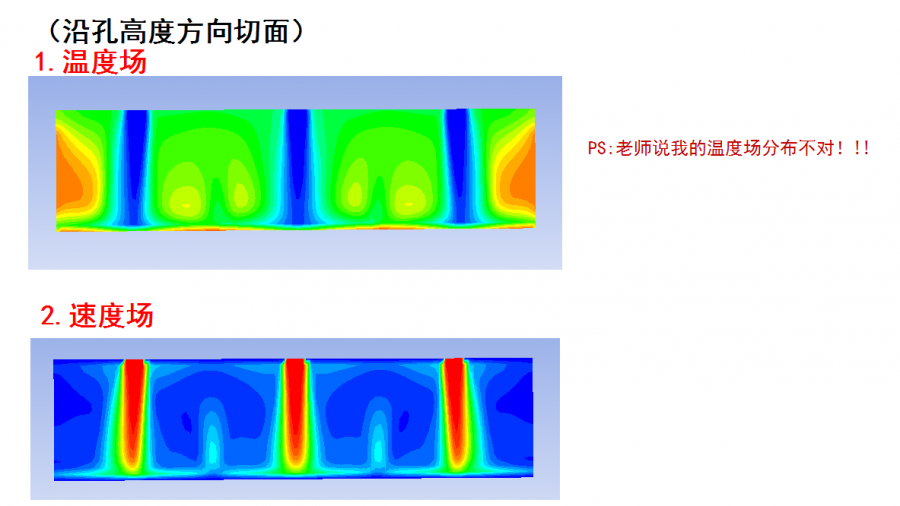

1入口为高温射流，在温度场里却显示为低温的蓝色，温度场发布对吗？2边界条件的设置，参考fluent资料中的讲解，不能随便定义；辐射与对流换热混合边界，入口温度300k，是常温，那么辐射对温度场影响很大吗？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
牛牛研2楼2017-03-24 18:08:46
牛牛研
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2179.8
- 散金: 30
- 红花: 2
- 帖子: 71
- 在线: 328.8小时
- 虫号: 3818374
- 注册: 2015-04-18
- 性别: GG
- 专业: 钢铁冶金
3楼2017-03-24 20:21:02
|

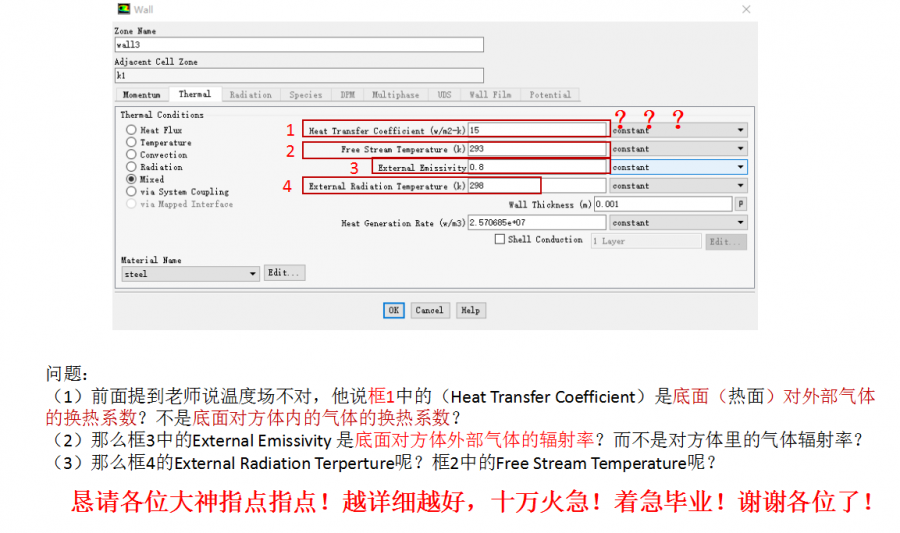

温度边界条件，混合型边界条件，是外部的参数，因此是与外界的换热系数，对外界的辐射条件，而内部流体与壁面的换热系数是这些边界条件求解得到的 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
4楼2017-03-25 05:06:48
牛牛研
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2179.8
- 散金: 30
- 红花: 2
- 帖子: 71
- 在线: 328.8小时
- 虫号: 3818374
- 注册: 2015-04-18
- 性别: GG
- 专业: 钢铁冶金
5楼2017-03-25 10:58:11
牛牛研
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2179.8
- 散金: 30
- 红花: 2
- 帖子: 71
- 在线: 328.8小时
- 虫号: 3818374
- 注册: 2015-04-18
- 性别: GG
- 专业: 钢铁冶金
6楼2017-03-25 11:19:39
malasong9471
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 7348
- 红花: 29
- 帖子: 639
- 在线: 117.1小时
- 虫号: 4100890
- 注册: 2015-09-25
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
感谢参与，应助指数 +1
|
《精通CFD工程仿真与案例实战》Page172，173有详解。 选择Mixed(混合)选项，可以同时设定对流与外部辐射边界条件。在这种情况下，可以设置的参数包括Heat Transfer Coeffient(热交换系数)、Free Stream Temperature(自由流温度)、External Emissivity(外部辐射率)和External Radiation Temperature(外部辐射温度)。 《精通CFD工程仿真与案例实战》精通CFD工程仿真与案例实战+FLUENT+GAMBIT+....pdf_免费高速下载|百度网盘-分享无限制 https://pan.baidu.com/share/link ... fid=334379495749639 |
» 本帖已获得的红花（最新10朵）
7楼2017-03-25 13:22:35
