[求助]
相变模拟UDF 求助 已有2人参与
|
|||
|

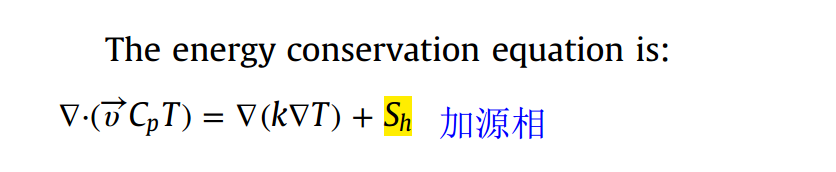

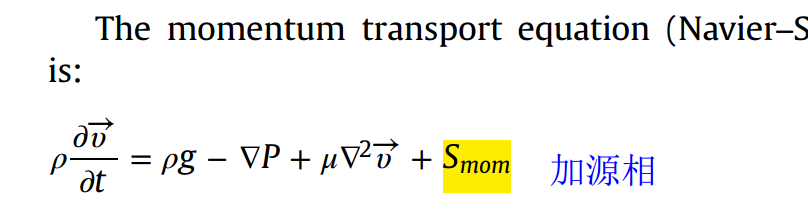

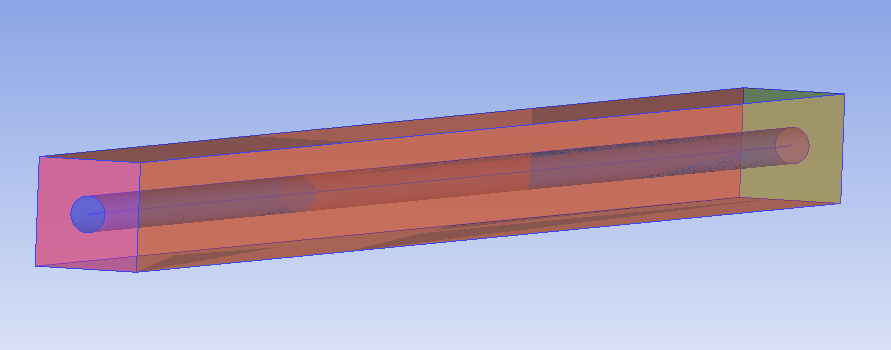

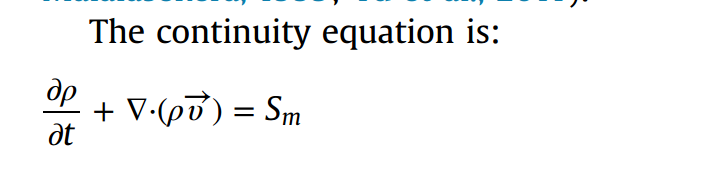

大神们，我做的是一个低温蒸发的模拟，涉及气液相变，之前也发过帖子，但是没说清楚，所以也没多少人关注。 整个过程描述：常温液体从中间小圆管一侧流进，另一侧流出。由于小圆管内外蒸汽压差的原因，液体发生蒸发，圆管壁面气体可以通过，液体不能通过。 之前有想过用fluent自带蒸发模型，但是不怎么行得通，1是蒸发速率与lee模型及two-resistance不同；2是不属于沸腾蒸发，只在管壁面处发生相变，我看网上流沙老师的模拟，会在液体内部发生相变，产生气泡。 所以，目前来说，我的结论是需要自己编写UDF，1是编写一个蒸发UDF，在zong里添加；2是编写一个壁面UDF，在边界条件处添加。 但是对UDF新手小白一个，完全不知道下一步该怎么弄？！求大神知道。 把文献里提到的质量、动量、能量方程也上传来了，但是文献里只写一句“the mass source term, momentum source term and energy source term are set by UDF”，看完整个人都不好了。。。 我现在的问题是，知道质量传递速率，我们叫做膜通量，但是单位是 kg/（m^2·s），和质量源相单位 kg/（m^3·s）不同，这也是我萌发编写壁面UDF的原因。 1.各位大神指导下，下一步该怎么办？该用哪种思路，整体的蒸发UDF还是壁面UDF？我的感觉是 我目前只知道 kg/（m^2·s），从单位上讲是否壁面UDF比较合适？ 2.如果想编写蒸发UDF的话（还是想体现出相变现象，国内文献是在壁面添加源相的），是否要将质量、动量、能量3个关系都包含进去？看到有帖子有时可以不用添加动量源相；而且我看了网上流传的蒸发UDF，里面也没涉及到动量源相！ 3.而且编写蒸发UDF，有个问题，怎么让其只在壁面，也就是相界面发生相变？ 4.关于fluent的计算原理，我一直没深入了解，问个很小白的问题，我编写UDF是不是要添加什么语句，把计算出传质传热结果 传递给流动方向的下一个单元？！因为传热引起温度变化，而有些参数又根据温度发生变化。 还是说不用添加这类语句，fluent有这个功能？ 5.如果有大神，能有闲暇时间手把手带一下的话，可以重谢重谢哈   1.png  2.png  3.png  4.png@wuming524 |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
基金不中，共勉
已经有5人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有3人回复
-
国自然面上复盘~欢迎讨论
已经有5人回复
-
我不理解！
已经有23人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有10人回复
-
系统查不到
已经有10人回复
-
怎么查啊
已经有5人回复
-
范进中举一文的中心思想
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 相变udf求助
已经有2人回复
- 相平衡 数据库 饱和温度 饱和压力 紧急求助
已经有0人回复
dai26520
专家顾问 (著名写手)
-
专家经验: +219 - 仿真EPI: 1
- 应助: 224 (大学生)
- 金币: 4097
- 散金: 4143
- 红花: 107
- 帖子: 1850
- 在线: 529.6小时
- 虫号: 1619980
- 注册: 2012-02-16
- 专业: 高分子合成化学
- 管辖: 仿真模拟
4楼2017-03-27 17:39:00
mycc
专家顾问 (正式写手)
-
专家经验: +181 - 应助: 230 (大学生)
- 金币: 2589.6
- 红花: 35
- 帖子: 531
- 在线: 58.8小时
- 虫号: 881523
- 注册: 2009-10-23
- 性别: GG
- 专业: 流体力学
- 管辖: 仿真模拟
panpandaren2楼2017-03-27 08:18:51
3楼2017-03-27 14:09:20
|
本帖内容被屏蔽 |
5楼2017-03-27 18:03:02
|
谢谢大神 我质量源相的单位问题解决了 现在有麻烦的是指针的问题 DEFINE_SOURCE(liq_src, cell, pri_th, dS, eqn) //液相质量源项UDF { Thread *mix_th, *sec_th; //定义计算区线指针 mix_th = THREAD_SUPER_THREAD(pri_th); //指向混合区的主相即液相的指针 sec_th = THREAD_SUB_THREAD(mix_th, 1); //指向单相控制区的气相的指针，气相为第二相 这是网上蒸发例子的源相设置，mix_0是液相，第一相，mix_1是气相，第二相。 但我忘记了之前在哪篇帖子看到有人说 mix_0是混合相，mix_1是第一相，mix_2是第二相。  大神，这两种说法哪种正确？！ |
6楼2017-03-29 09:44:30
lanqingyun1
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 347.1
- 帖子: 24
- 在线: 7.7小时
- 虫号: 4459713
- 注册: 2016-03-03
- 性别: GG
- 专业: 工程热力学
7楼2017-10-18 21:05:38
8楼2018-03-31 15:28:02
9楼2019-01-05 20:48:13
10楼2019-03-30 19:12:04
