fluent模拟换热系数 已有1人参与
|
|
|

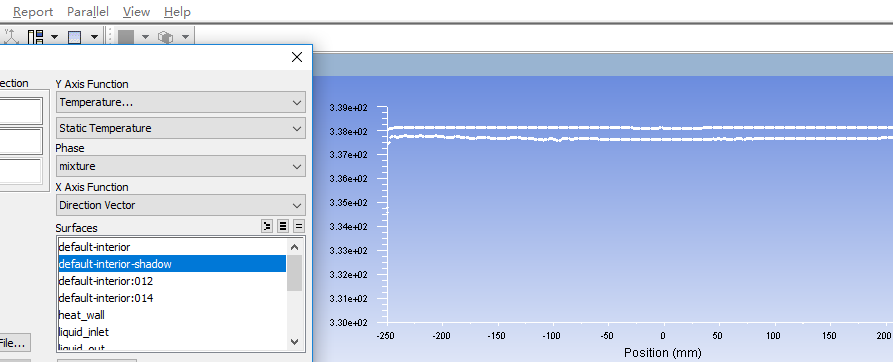

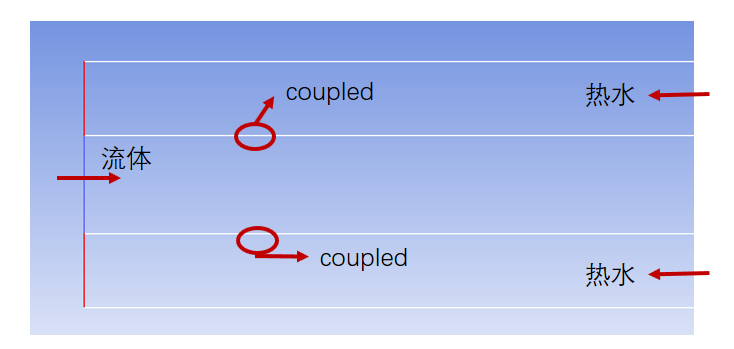

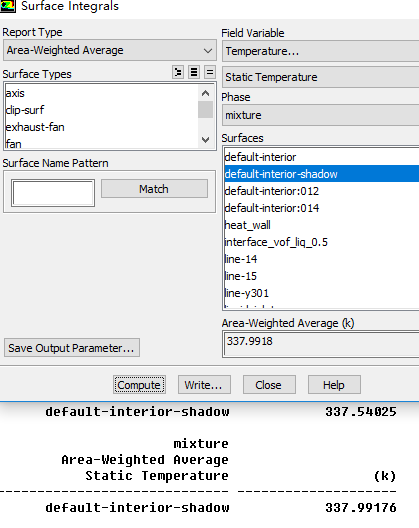

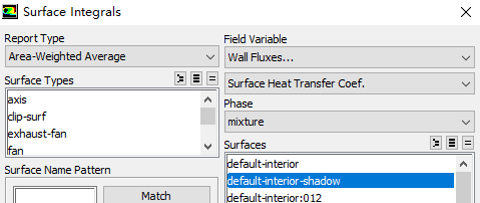

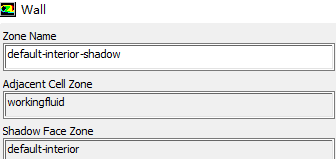

如图所示，我模拟套管式换热器内的换热，外侧是热水，内侧是工质，逆流换热，现在有以下疑问想请教： 1.耦合壁面在边界条件中会出现一个相应的shadow，看了下shadow对应的adjacent cell zone是working fluid，也就是内侧流体区，现在再plot温度的时候会出现两个温度值，分别是什么含义呢?是指壁面两侧的温度吗?就是临近壁面流体的温度和水的温度吗？ 2.如果我要看流体与coupled壁面的换热系数，是用Reports--Surface heat transfer coefficient,然后选择shadow面吗？是的话参考温度指定什么值呢？  图片1.png  2.png  3.png  4.png  5.png |
回复此楼» 猜你喜欢
关于代码变化问题，想知道的进来
已经有14人回复
-
这样的filecode谁见过
已经有5人回复
-
国基金的申报应该改成非等额制，评价高的钱多评价低的钱少，但是增加资助率
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
fileCode有新解读？
已经有16人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 圆管内流体流动，如何得到流体与圆管之间的对流换热系数？
已经有4人回复
- fluent给出的换热器的换热系数！
已经有1人回复
- 换热器流固耦合问题求解Fluent
已经有25人回复
- fluent模拟计算壳程传热系数的问题
已经有2人回复
- fluent动态模拟
已经有2人回复
- FLUENT模拟换热器换热系数
已经有0人回复
- fluent模拟齿轮冷却
已经有2人回复
- Fluent模拟换热器压降问题
已经有36人回复
- 关于fluent换热系数的求取
已经有1人回复
- 关于fluent求换热系数
已经有0人回复
- 用fluent模拟管内层流流动换热结束后，怎样求通道平均换热系数。求助
已经有5人回复
- 求教，用fluent模拟管内对流换热后，如何求局部努赛尔数
已经有6人回复
- 50金币求换热系数，努赛尔数，场协同角计算
已经有14人回复
malasong9471
木虫 (正式写手)
- 应助: 58 (初中生)
- 金币: 7303
- 红花: 29
- 帖子: 639
- 在线: 117.1小时
- 虫号: 4100890
- 注册: 2015-09-25
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuehu_syw: 金币+10, ★有帮助 2017-03-25 16:01:02
感谢参与，应助指数 +1
xuehu_syw: 金币+10, ★有帮助 2017-03-25 16:01:02
|
《精通CFD工程仿真与案例实战》page174，双侧壁面热力学边界条件的设置，如果壁面两侧均为计算域，则称其为双侧壁面。 精通CFD工程仿真与案例实战+FLUENT+GAMBIT+....pdf_免费高速下载|百度网盘-分享无限制 https://pan.baidu.com/share/link ... fid=334379495749639 |
