| 查看: 1572 | 回复: 2 | ||
nostalgia铁杆木虫 (著名写手)
|
[求助]
请帮忙分析一下氧化铝固化成型后的TG/DSC曲线
|
|

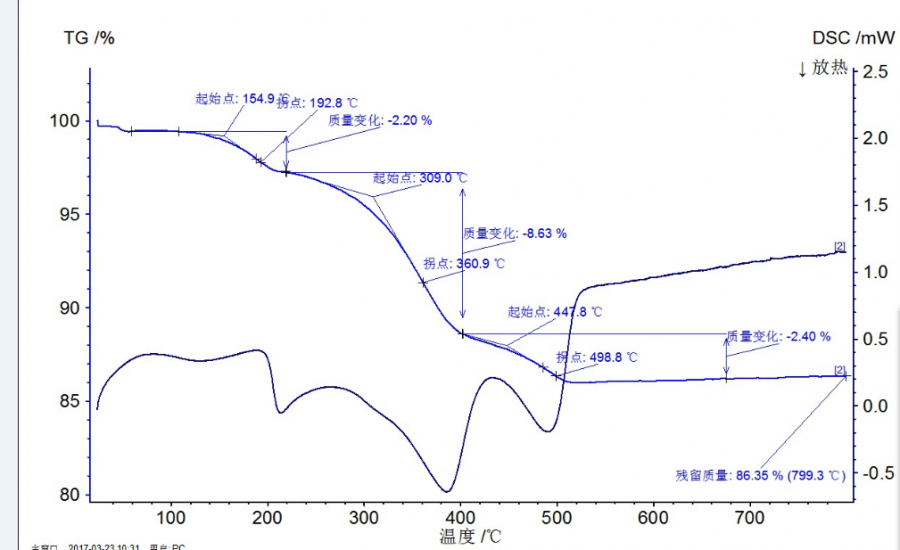

请问在氮气中分解和在空气中分解的曲线不同怎样解读？实在是不懂分析。谢谢！ 请问100℃之前的吸热峰伴随着重量的降低是否表明在100℃之前有某种物质的排出？  氧化铝空气.png  氧化铝氮气.png |
回复此楼
sxll
至尊木虫 (职业作家)
- IN-EPI: 2
- 应助: 1262 (讲师)
- 金币: 18149.3
- 散金: 6
- 红花: 136
- 帖子: 4690
- 在线: 873.2小时
- 虫号: 892378
- 注册: 2009-11-03
- 性别: GG
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
nostalgia: 金币+10, ★★★★★最佳答案, 谢谢您的分析。可能我提供的信息有些不完全，这是添加了有机物聚合成形的氧化铝坯体。看看在这个基础上能不能做点点评啊？谢谢了。 2017-03-24 09:00:17
感谢参与，应助指数 +1
nostalgia: 金币+10, ★★★★★最佳答案, 谢谢您的分析。可能我提供的信息有些不完全，这是添加了有机物聚合成形的氧化铝坯体。看看在这个基础上能不能做点点评啊？谢谢了。 2017-03-24 09:00:17
|
你这两张图里面的信息量应该说比较大，从图来看有一些矛盾的地方。氧化气氛的来看，你这里面应该加了一些粘结剂（二百度前后会裂解，对应你的失重），并且你用的氧化铝好像是碱法生产的，纯度不纯，应该含有不少氢氧化铝或者偏铝酸（失重8.63%这部分），可以在高温炉里烧到五百来度测一下烧失量，也为你配料提供准确数据，化学药品的γ型氧化铝经常会含有氢氧化铝。440度左右的失重和放热可能是有机物的挥发和燃烧，或者是晶型转变。但在氮气环境，和氧化无关的反应，按说对应的温度不该有很大的变化，但你的实验结果对应温度却相差太大，如果不是试验方法的原因，我是解释不了了。 100之前到一百度多点的失重，可以认为是干燥过程，所含的自由水的挥发。 实验操作人员还是很认真的，能给画出外延起始温度的现在不太多了，不过连续两个失重过程的，外延起始温度的切线画法不是太合理，如图1中309度起始点，上切线应该和那条水平基本重合比较合理。 |
2楼2017-03-23 21:03:02
3楼2019-05-20 19:52:24
