[求助]
用交流阻抗法测直接甲醇燃料电池的整体阻抗的接线方法
|
||
|

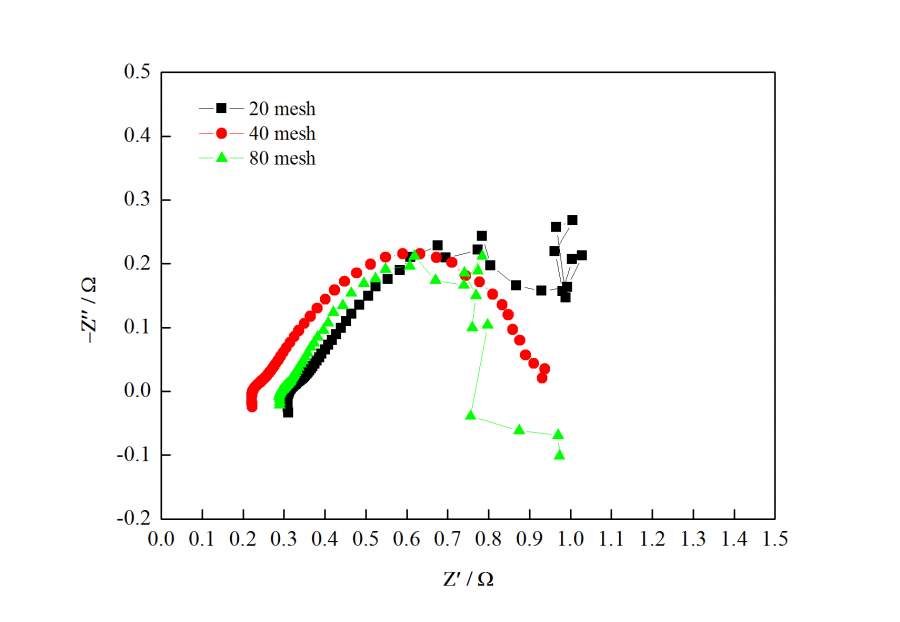

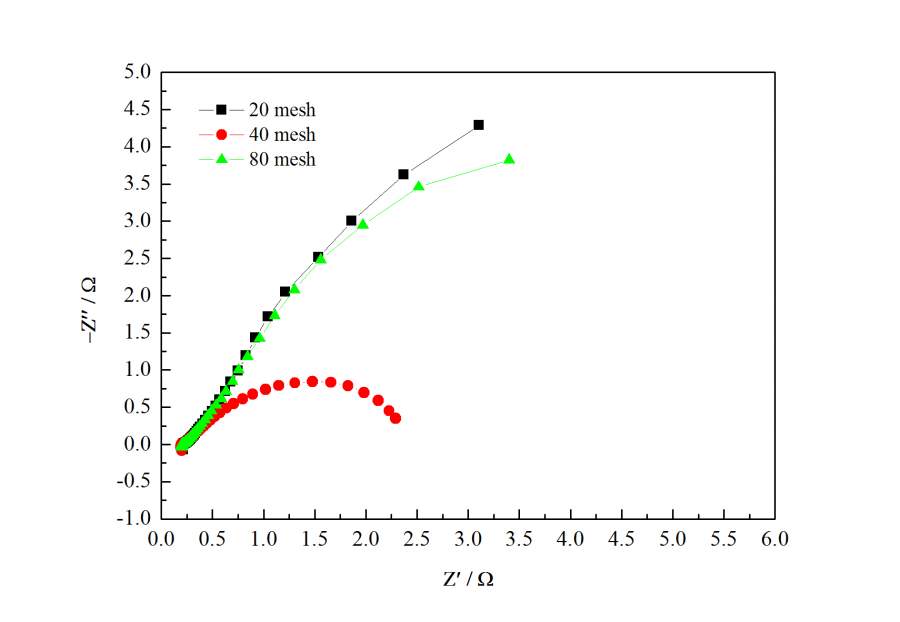

本人是做直接甲醇燃料电池的（机械专业，所以有点跨学科），以前测电池主要是用电子负载测电池的I-V曲线。最近投了一篇文章，审稿人提出需要补充交流阻抗测试。我之前没做过，所以想请问各位大神，如果我要测电池的整体阻抗，工作电极（WE）应该接电池的阳极还是阴极？参比电极(RE)和对电极(CE)呢？ 我用的电化学工作站是Autolab的PGSTAT302N，当我把WE接阳极、RE和CE接阴极的时候测得的开路电压是负值，把WE接阴极、RE和CE接阳极的时候测得的开路电压是正值。之前我采用WE接阴极的接法，使用恒压法（Potentiostatic）分别测电池在开路和0.2V偏压下（此时的放电电流是负值）的交流阻抗，频率为10KHz-0.01Hz，振幅5mV。此时我得到的开路交流阻抗和0.2V下的交流阻抗分别如图1、2所示（图中的20、40、80mesh表示不同的电池阴极集流网目数）。结果开路曲线呈现很大的弧，而0.2V曲线在低频又很散。请问我的测试方法正确吗？  图1 开路  图2 0.2V@langzhizhou@Gamry-电化学 |
