[求助] 怎么在ANSYS中装配零件 已有1人参与

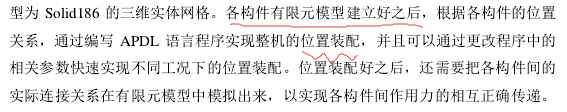

在论文中看到这样一段话，不知道怎么实现！我要对一个起重机械在不同工况进行分析，比如臂俯仰角度不同。原来我想的是不同工况单独建立有限元模型进行分析，可是这样工作量很大。希望各位老师同仁不吝赐教。

怎么在ANSYS中装配零件


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-22 23:07:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
大概的流程如下，供楼主参考：
1.将各构件分别建立有限元模型，并分别存为CDB文件；
2.用CDREAD命令依次读入各构件有限元模型（读入CDB文件），并定位到装配位置；
3.定义各构件间的装配、连接关系；
赞一下(1人) 回复此楼
2楼2017-03-22 23:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疯狂的麦咭

新虫 (初入文坛)
可以在SolidWorks里装配，然后直接将装配体导入ANSYS里。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-22 23:38:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iges

木虫 (正式写手)
三维cad软件建好三维模型后导入到workbench中，比较简单。

发自小木虫Android客户端
赞一下 回复此楼
学习，充实的人生！
4楼2017-03-23 01:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

机械小弟

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-03-22 23:31:24
大概的流程如下，供楼主参考：
1.将各构件分别建立有限元模型，并分别存为CDB文件；
2.用CDREAD命令依次读入各构件有限元模型（读入CDB文件），并定位到装配位置；
3.定义各构件间的装配、连接关系；

关键就是那个装配定位不知道怎么搞

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-03-23 10:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
引用回帖:
5楼: Originally posted by 机械小弟 at 2017-03-23 10:25:01
关键就是那个装配定位不知道怎么搞
...

零件的定位主要涉及两个方面：
1.局部坐标系    局部坐标系的定义有多种方法，参见CSWPLA, CSKP, CLOCAL等命令的用法；
2.零件的移动    TRANSFER可将零件从一个坐标系移动到另一个坐标系，从而实现零件位置、方位变化，详细说明参见帮助文档；
赞一下(2人) 回复此楼
6楼2017-03-23 10:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

机械小弟

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by liyaobo0509 at 2017-03-23 10:36:15
零件的定位主要涉及两个方面：
1.局部坐标系    局部坐标系的定义有多种方法，参见CSWPLA, CSKP, CLOCAL等命令的用法；
2.零件的移动    TRANSFER可将零件从一个坐标系移动到另一个坐标系，从而实现零件位置、方 ...

谢谢，我马上去研究研究

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-23 11:04:28
