[求助] 新手求助 关于ICEM生成网格问题 已有4人参与

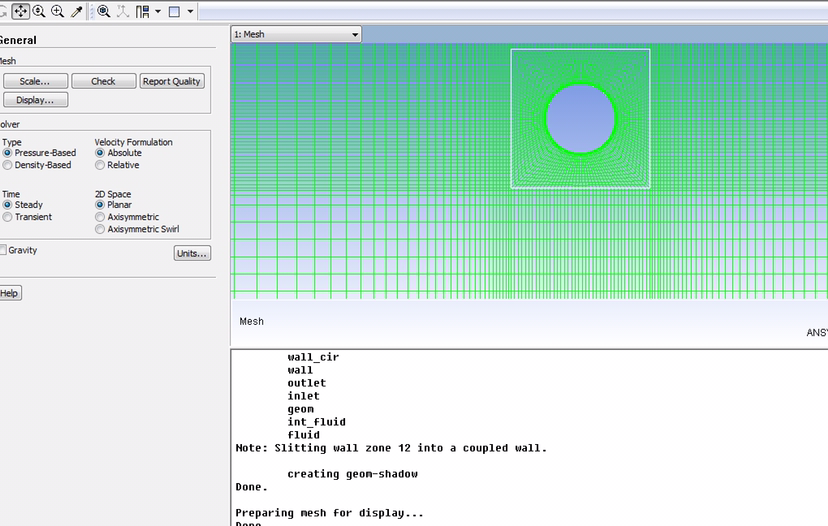

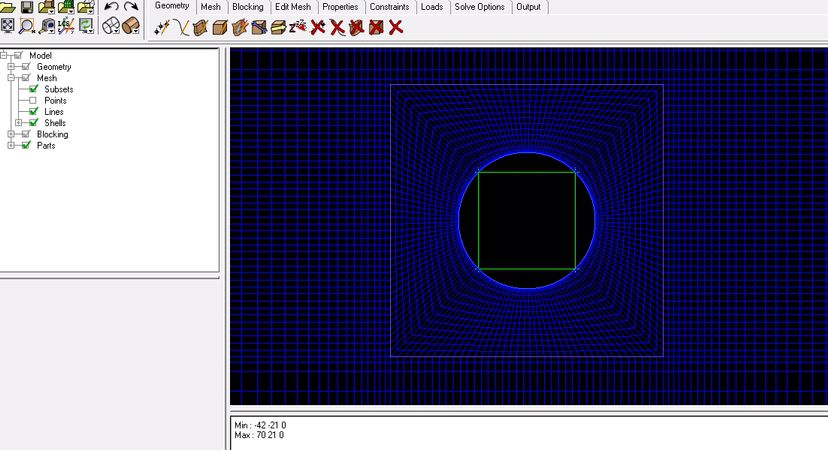

我用ICEM画完之后导入fluent里显示有一条正方形框线是怎么回事？怎么在ICEM里去掉？删掉边再生成网格就不是现在的网格了，会很乱。求问怎么解决？是不是画网格的时候哪个步骤出了问题？

新手求助 关于ICEM生成网格问题


新手求助 关于ICEM生成网格问题-1


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-03-22 22:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
这个影响你的仿真计算吗？要是不影响，就不用去管它呀

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-03-23 06:44:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

khunnie030

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 九天重游 at 2017-03-23 06:44:51
这个影响你的仿真计算吗？要是不影响，就不用去管它呀

有影响，会有一个正方形的边界，这条线是画网格用的，但是导入fluent里就当做边界识别了，影响实验

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-03-23 08:15:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
应该是关联方面的额问题
赞一下 回复此楼
4楼2017-03-23 08:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

khunnie030

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 小七工作室1 at 2017-03-23 08:25:56
应该是关联方面的额问题

是不是圆外正方形的边各自对自己的边关联了才这样？

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-03-23 09:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你这个正方形的边界是什么情况，自己在模型中画了个正方形？
赞一下 回复此楼
6楼2017-03-23 09:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

khunnie030

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by wulin1218 at 2017-03-23 09:17:33
你这个正方形的边界是什么情况，自己在模型中画了个正方形？

是的 自己画的，为了画圆周围的网格，需要用到这个四边形

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-03-23 09:45:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

khunnie030

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by wulin1218 at 2017-03-23 09:17:33
你这个正方形的边界是什么情况，自己在模型中画了个正方形？

这个是我做的，导入fluent的时候就会有正方形的线，影响计算
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 322_-_副本_-_SY.zip
    • 2017-03-23 10:06:03, 1.15 M
8楼2017-03-23 10:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfkristen

银虫 (小有名气)
应该要改下这个正方形的边界条件把
赞一下 回复此楼
9楼2017-03-23 16:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by khunnie030 at 2017-03-23 08:15:36
有影响，会有一个正方形的边界，这条线是画网格用的，但是导入fluent里就当做边界识别了，影响实验
...

你这样做，把这四条边删掉，用这个正方形的四个顶点留下来用来做块的切分，切好后这个正方形的块和之前是一样的，然后做ogrid，做完后效果大概是差不多的。

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-03-24 07:16:01
