[求助] 关于ANSYS BEAM189梁单元应力提取问题求助！！！急！！ 已有2人参与

本人用BEAM189梁单元模拟钢管混凝土拱肋，提取了轴向应力图。现在想知道截面具体各个点对应的应力值是多少，应该如何对应提取？请各位大神帮忙解答！！

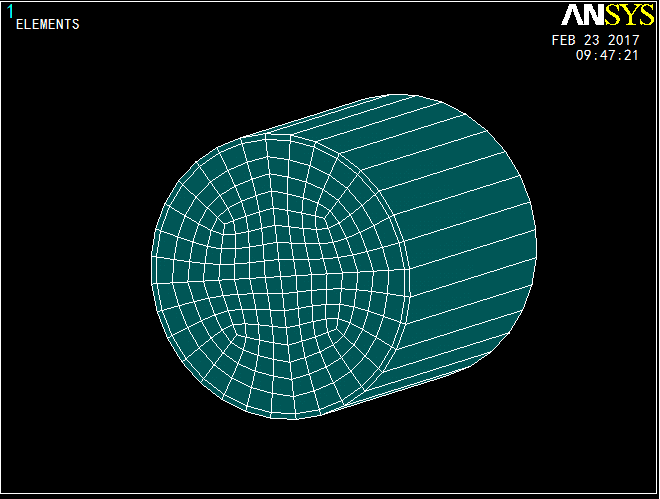

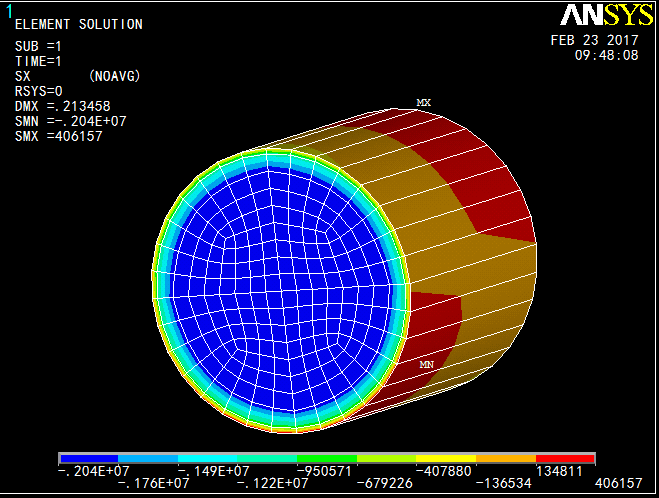

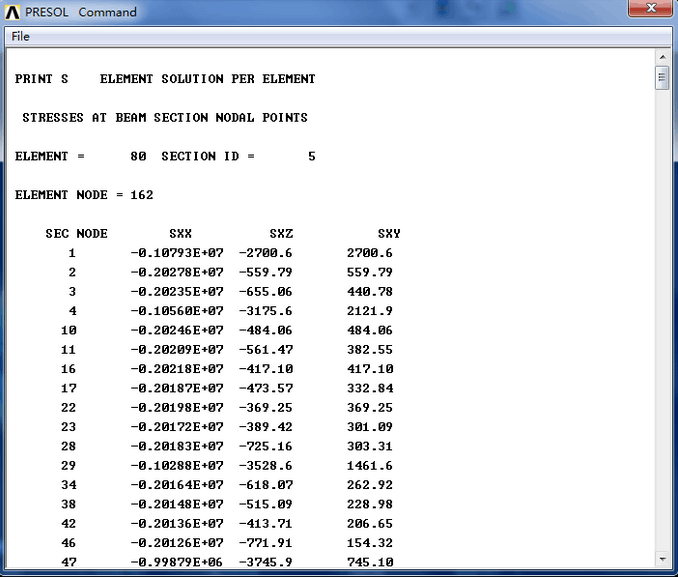

第一张图是其中一个梁单元的单元图（单元号为80），第二章图是其对应的应力图，第三章图是提取的单元号80各个具体位置的具体值。
现在想知道图3对应的 SEC NODE 点分别对应图2中的哪些具体位置？？？？麻烦各位大神帮忙解答，跪谢！！ @wuming524

关于ANSYS BEAM189梁单元应力提取问题求助！！！急！！


关于ANSYS BEAM189梁单元应力提取问题求助！！！急！！-1


关于ANSYS BEAM189梁单元应力提取问题求助！！！急！！-2
回复此楼

» 猜你喜欢
1楼 2017-03-22 16:39:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
帮顶一下，MM问题写得很详细，但真的不会，坐等高人来解答
赞一下 回复此楼
2楼2017-03-22 17:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ricky郭

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
提供两个命令流，希望能帮到你
nsel,s,loc,y,15,15    这个命令流是从所有节点中选择Y坐标为15的节点


nsel,u,loc,x,5,5       然后从上面选择的节点中，再挑选出X坐标为5的节点，

用这种命令流找出你想要的节点。
或者用GUI的方式在截面上选取你想要查看的节点，然后列表显示~~~
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

肉小多
准备工作了~要不要考虑下在职博士呢~
3楼2017-03-22 20:55:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肉小多

新虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by Ricky郭 at 2017-03-22 20:55:51
提供两个命令流，希望能帮到你
nsel,s,loc,y,15,15    这个命令流是从所有节点中选择Y坐标为15的节点


nsel,u,loc,x,5,5       然后从上面选择的节点中，再挑选出X坐标为5的节点，

用这种命令流找出你想要的 ...

你好，我用的是BEAM189梁单元，上图显示的是一个单元号，若是显示节点，只有首位两个节点，BEAM189单元截面中的那些节点用你给的方法不能显示，
赞一下 回复此楼
4楼2017-03-23 08:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
肉小多: 金币+40, ★有帮助 2017-03-26 10:34:09

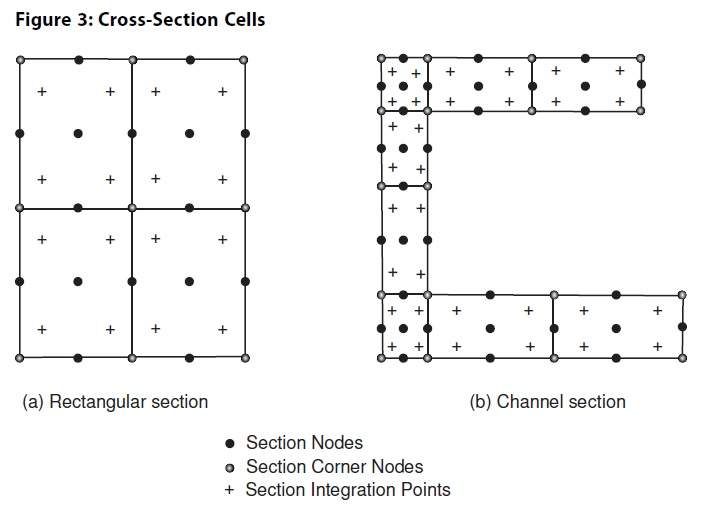

查看了下BEAM189的单元说明，有张如下的截面图，楼主贴出的节信息，可能就是SECTION ID 5中各节点信息。

关于ANSYS BEAM189梁单元应力提取问题求助！！！急！！-3
赞一下(2人) 回复此楼
5楼2017-03-23 10:47:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
