[求助] 端面设置进排气口的fluent模拟 已有2人参与

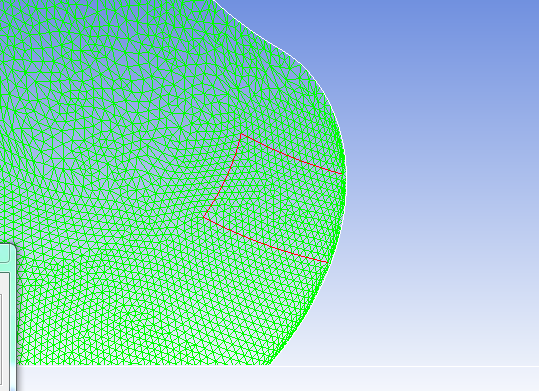

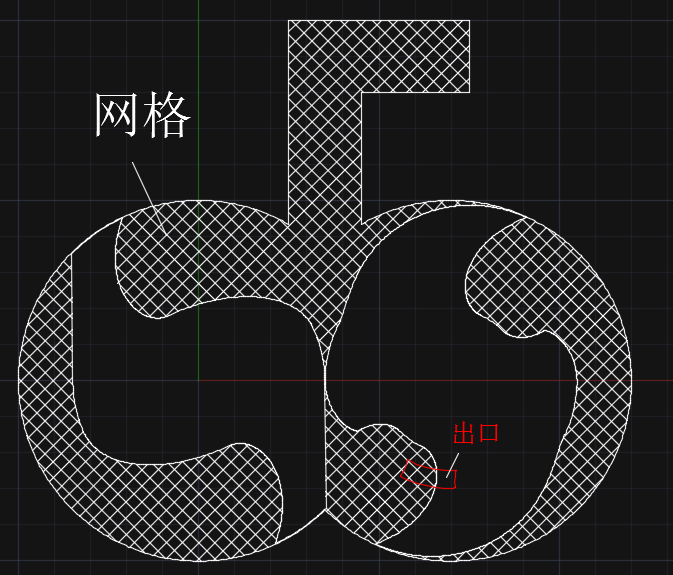

想做一个二维的模拟，入口和出口设置在端面上，生成这样的网格对吗但是从结果来看明显不对啊，也没有找到相似的案例

端面设置进排气口的fluent模拟


端面设置进排气口的fluent模拟-1
网格.png@wuming524
回复此楼

» 猜你喜欢
1楼 2017-03-22 12:54:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冬的力量

铜虫 (初入文坛)
没人吗

发自小木虫Android客户端
回复此楼
2楼2017-03-26 20:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
3楼2017-03-26 21:03:45
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

冬的力量

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 芮阿芮 at 2017-03-26 21:03:45
这是个什么东西啊，为什么计算域都是分开的？

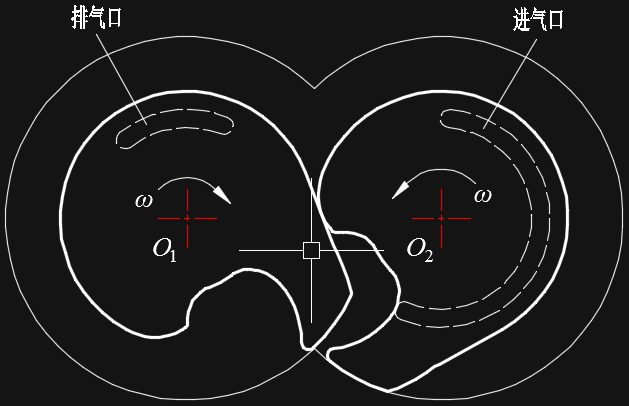

左右转子是绕各自的中心O1，O2旋转的，比如图3这样的，我会设置入口，但是红色的出口不知道怎么处理，检测不到流量
端面设置进排气口的fluent模拟-2
赞一下 回复此楼
4楼2017-03-27 16:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★
冬的力量: 金币+5 2017-03-27 22:43:41
本帖仅楼主可见
赞一下
5楼2017-03-27 16:37:21
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

冬的力量

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by 芮阿芮 at 2017-03-27 16:37:21
你计算域都是分开的，肯定有问题啊...

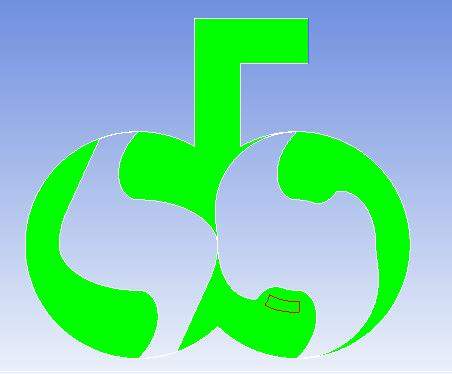

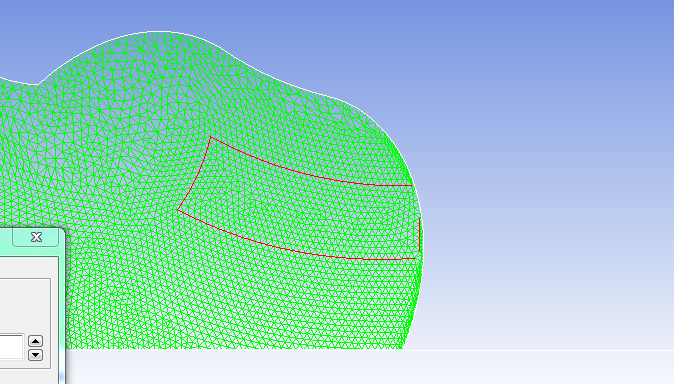

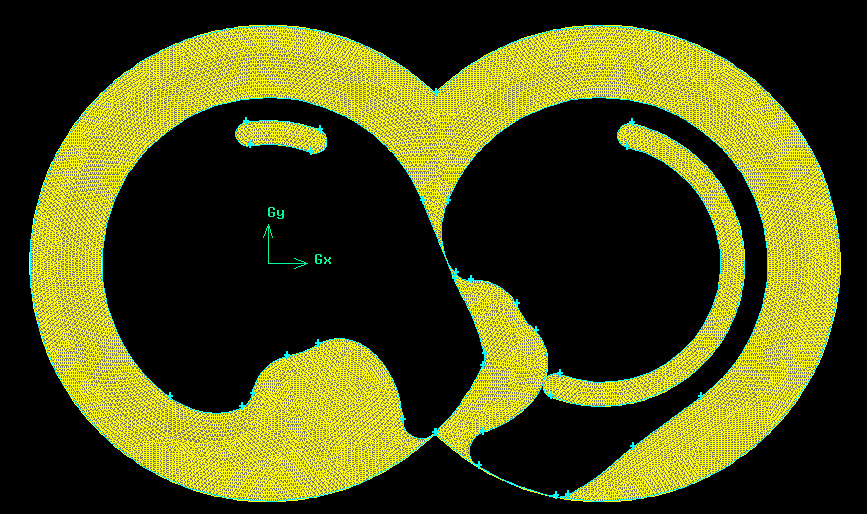

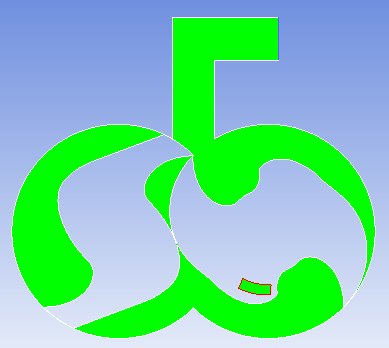

那请问，你知道为什么随着转子的运动，动网格中的出口也慢慢没有了吗，能不能实现最后那张图的样子？出口不会消失，并且转子能穿过出口。
当然我可能说的也不是很明白。。。
端面设置进排气口的fluent模拟-3


端面设置进排气口的fluent模拟-4


端面设置进排气口的fluent模拟-5


端面设置进排气口的fluent模拟-6
赞一下 回复此楼
6楼2017-03-27 22:57:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CFD工作室

禁言 (初入文坛)
本帖内容被屏蔽
7楼2017-03-28 08:25:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冬的力量

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by CFD工作室 at 2017-03-28 08:25:18
三维应该更容易描述好这个问题

请问，三维为二维的udf是一样的吗
#include"udf.h"
DEFINE_CG_MOTION(left_rotate,dt,vel,omega,time,dtime)
{
NV_S(vel,=,0.0);
NV_S(omega,=,0.0);
omega[2]=314.16;
}
上面这个，也可以用在三维上，表示绕原点的旋转吗
赞一下 回复此楼
8楼2017-03-28 22:33:03
