铝锂合金耳片SEM图疲劳断口分析求助
|

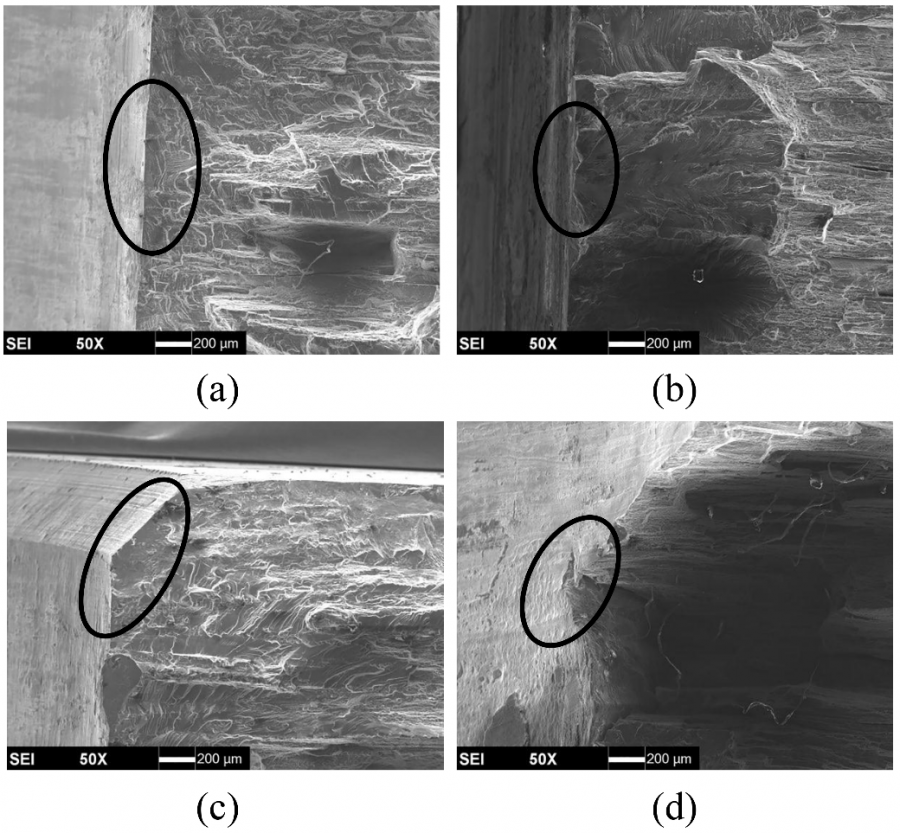

有了一篇铝锂合金耳片疲劳试验的文章 文中配了断口的SEM图 耳片有倒角 通过孔中的销钉对耳片施加R=0.1的拉拉载荷 图ab是未处理的耳片 cd是冷挤压后的耳片 我大致用黑线标注了初始裂纹 但是审稿人还是让我再指出初始裂纹和扩展方向。（ Indicate crack initiation and propagation site and direction respectively.） 请专家大神帮小弟在图中标注一下 万分感激！ SEM@comma@wacky1980 |
