[求助] 提高网格质量 已有3人参与

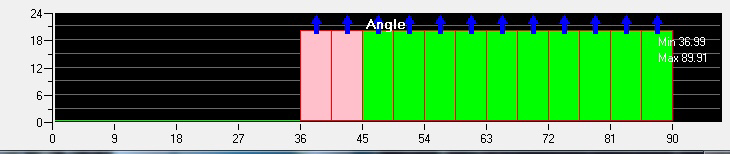

我的模型是个空冷塔,谁知道怎样提高这种曲面的网格质量!求助求助!

提高网格质量


提高网格质量-1


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

chbbl

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
不太清楚中间的网格是用的什么块啊,ogrid?...感觉这个单元夹角和你的节点分布有关系,也许对于这种曲面需要对平行的拓扑边使用不同的节点分布,以使得径向线尽量与曲面正交。不知道说的对不对。
On my way to love and truth, forever.
5楼2017-03-21 10:47:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

感谢参与,应助指数 +1
本帖仅楼主可见
2楼2017-03-21 09:38:12
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

heyasong2015

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-21 09:38:12
感觉没有办法提高了吧,基本上就是这样了

可是最小角太低了吧,能不能再提高一些呀!

发自小木虫IOS客户端
3楼2017-03-21 09:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
4楼2017-03-21 09:51:50
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

heyasong2015

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by chbbl at 2017-03-21 10:47:07
不太清楚中间的网格是用的什么块啊,ogrid?...感觉这个单元夹角和你的节点分布有关系,也许对于这种曲面需要对平行的拓扑边使用不同的节点分布,以使得径向线尽量与曲面正交。不知道说的对不对。

我所有的圆都是进行了ogrid,因为这个塔是曲面的,所以我不知道如何来调整使之来正交,能否指导一下!

发自小木虫IOS客户端
6楼2017-03-21 10:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heyasong2015

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-03-21 09:51:50
应该可以了啊,这样就可以了...

请问你知不知道有关空冷塔模拟的计算,在fluent中一些边界条件如何设置呀!

发自小木虫IOS客户端
7楼2017-03-21 10:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
8楼2017-03-21 11:02:33
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

欧巴不闲聊

禁虫 (著名写手)

本帖内容被屏蔽

9楼2017-03-21 11:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chbbl

金虫 (正式写手)

引用回帖:
6楼: Originally posted by heyasong2015 at 2017-03-21 10:57:48
我所有的圆都是进行了ogrid,因为这个塔是曲面的,所以我不知道如何来调整使之来正交,能否指导一下!
...

可能现在的节点均分布置的,我的意思是换一换ogrid内四棱柱的四条棱上的布置方法,如抛物线之类,使径向的网格线与曲面尽量正交,轴向同理,可以试试。
