晶格层光显微镜
|
|

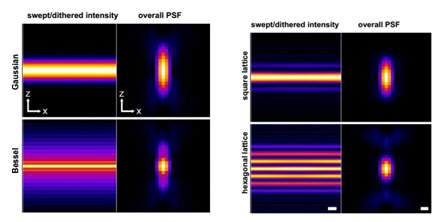

3i 晶格层光显微镜，活细胞研究用时空超分辨率和单分子灵敏度层光显微镜系统 活细胞研究用时空超分辨率和单分子灵敏度层光显微镜系统 该显微镜由霍华德.休斯顿医学研究所Janelia研究园区的诺贝尔奖获得者Eric Betzig博士发明，被应用到生物系统，跨越了空间和时间的四个数量级。一个高灵敏度的初始物镜加上定制设计的照明系统，允许光学切片使用极低的光剂量并以前所未有的持续时间来进行成像。3D实验之前受限于光毒性，现可以连续监测数小时或数天。高时空分辨率，高速度和高灵敏度的结合使晶格层光成为活细胞显微镜新时代的终极工具。 产品特点： 1. 光毒性减少，轴向分辨率增加2倍 常规的光束产生的是高斯光束，太厚超过细胞直径，只能允许亚细胞成像。无衍射光束穿过成像区域，产生一种亚微米厚度的虚拟光束，非常适用于无创的高速4D成像。 光毒性和光漂白 10倍~20倍减少 通过发散多个低强度超薄、无衍射光束穿过一片广泛的区域，在任意单一平面的强度都被降低，并且非线性光损伤机制的影响缩至最小。 2. 常规标本准备 标本被培养或安装在一个直径为5毫米的盖玻片上。无需特殊染料或标本处理。标本放置装置具有输入和输出端口，用于灌注加热或冷却介质。 3. 相对于旋转盘共聚焦显微镜，速度提升20倍 高轴向和时间分辨率同时实现- 这是无论旋转盘共聚焦或者高斯光束都无法实现的范例。 产品介绍： 切缘显微镜，使用简单易用的SlideBook™ 界面 晶格层光在标本上方水界面直角处结合了两个高度专业物镜。 25X/1.1NA成像物镜是一个带校正环和长2毫米工作距离水浸没透镜。定制设计的0.71NA长工作距离的照明物镜被构造成适合紧邻成像物镜并且完美照明成像区域，以获得最大的信号和分辨率。第三个物镜位于标本腔室下方，作为观测标本位置的目镜。 照明是高度专业用于在特别薄的光层里达到最佳能量输送。一个高速的空间光调制器（SLM）与环形掩模,允许密闭空间光晶格被投射到样品上。一个振镜来控制晶格运动，要么是抖动形成的均匀光片要么是离散开，加强了超高分辨率结构照明显微系统（SIM）。 使用一个高速高分辨率sCMOS探测器来捕捉图像。SlideBook™ 6软件控制系统的各个方面，当提供纠偏原始数据，去卷积和查看三维样品图能力时，允许激光发射的复杂高速同步，空间光调制器图形显示，振镜运动和探测器读出，样品室和系统通过环保控制支持长期活细胞实验。接入端口支持灌注刺激剂，通过使用SlideBook™ 6控制输送数字化时间表和成像同步。 部件 3i晶格层光 照明光学元件 定制镜头 照明 - 透射式LED和落射荧光LED用于定位样品 - 405nm, 445nm, 488nm, 514nm, 561nm, 640nm 检测模块 尼康 25x/1.1，工作距离2mm 配备500nm焦距管镜头，62.5x 样品室 5mm盖玻片 软件 SlideBook? 细胞培养装置 - 灌注标本室带加热和CO2控制 - 可溶性因子灌注口，可用SlideBook编程调度 采集速度 1,000 frames/sec, 100 x 20 um in xy field of view, 3D 18,000 frames/sec, 53 x 53 um in xyfield of view, 2D 检测光谱范围 400 - 740nm 检测放大 0 - 2.5x, continuous 观测区域XYZ（um） 100um x 70 um x 100um 488nm激发波长下XYZ分辨率（nm） 150 x 230 x 280 (SIM) 230 x 230 x 370 (Dither) 光片厚度（nm） Light Sheet Thickness (nm) 探测器 滨松ORCA-Flash 4.0 v2 sCMOS可以通过C卡口连接到双探测器口 像素尺寸 最大像素格式 位元深度 最大帧率 6.5um 2048 x 2048 (4.2 Mpixel) 16 bit 100fps 全帧  晶格层光显微镜.jpg 有意者可详细了解 |
