fluent三维旋转动网格计算 ICEM
|
|

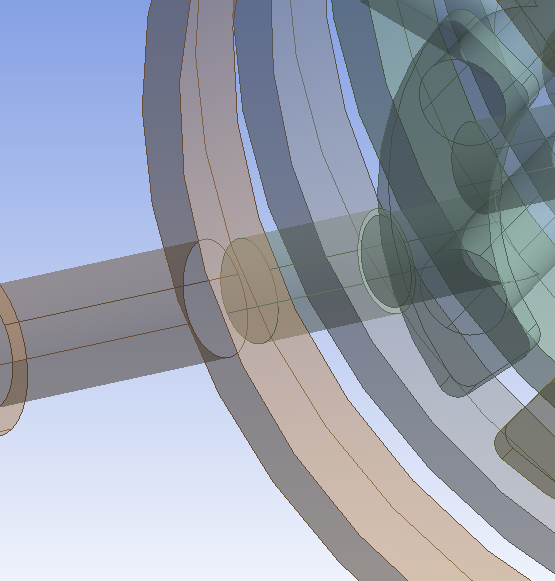

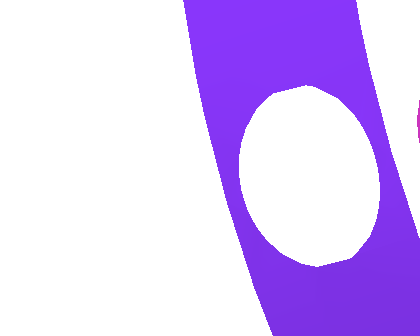

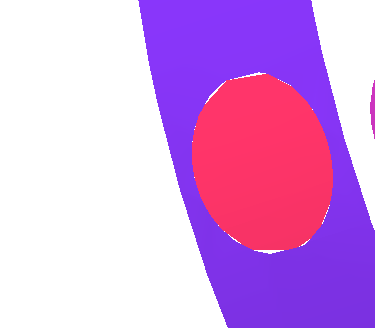

各位大神，继续求助~ 首先我是三维的模型，图1是ICEM里截得一个面，具体的三维如图4，实际上是粉色小圆所在圆柱在紫色环带所在的圆环内做旋转运动，即粉色小圆柱端面与紫色圆柱环的内环面一直保持贴合状态使得流体相通。 现在问题是我在设粉色小圆和紫色圆环为interface的时候有问题，也不是道是不是这样设。。。 在ansys几何里是两个面，导入ICEM画完网格就变成图2这样了，然后导入到fluent里粉色小圆就无法定义成interface，只有图3所示的几个选项。。。 我是在ansys几何里把所有的面用named selection都设置好再导入到ICEM，请问这样对么？ 感谢各位大侠，帮我看看我的问题  E1W18RA9C~MRMCX36FB@YSA.png  }[3L9@AD{VK3PD)H_XO`2KF.png  UCWE]{K1D@FJJB3J{UTS$OV.png  EN@H{(AS(XVT3J9T8GQZ%$E.png |
