[交流] nCode designlife装配体疲劳分析 已有6人参与

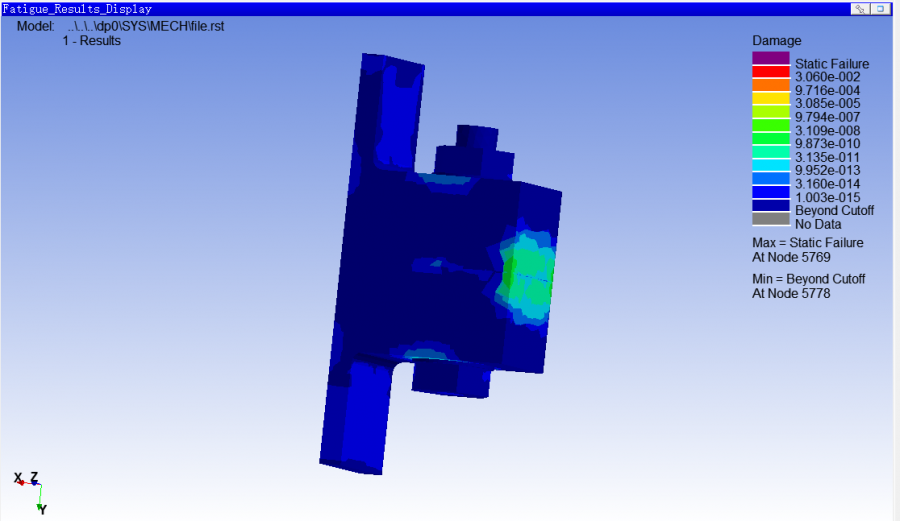

nCode designlife装配体疲劳分析后，如何查看内部零件的云图？如图中螺栓的云图？急求谢谢

nCode designlife装配体疲劳分析
Image 1.png
回复此楼

» 猜你喜欢
1楼 2017-03-20 14:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水似年华

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，有ncode相关资料吗

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-06-26 14:35:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaoshou1001

金虫 (著名写手)

研发仿真工程师
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也想要这方面的资料呢
赞一下 回复此楼
3楼2017-09-01 09:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阁月追星

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，请问载荷时间历程怎么导入？
赞一下 回复此楼
4楼2018-03-25 10:13:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgsys

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
同问楼主，载荷时间历程怎么导入？

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-03-25 14:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaoshou1001

金虫 (著名写手)

研发仿真工程师
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
载荷时间历程可以编写成.txt文件或.csv文件，然后用ASCII Translate转换成.s3t文件格式，在从file→open data files，导入.s3t文件，然后把.s3t文件用鼠标拖到TimeSeries_Input中
赞一下(1人) 回复此楼
6楼2018-04-28 11:23:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

时光溜走

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by jiaoshou1001 at 2018-04-28 11:23:09
载荷时间历程可以编写成.txt文件或.csv文件，然后用ASCII Translate转换成.s3t文件格式，在从file→open data files，导入.s3t文件，然后把.s3t文件用鼠标拖到TimeSeries_Input中

你好，我是这么操作，但是TS中找不到这个文件，好焦虑
赞一下 回复此楼
7楼2018-12-14 20:27:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yokoy_sc

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
1楼: Originally posted by J_Y_L at 2017-03-20 14:01:06
nCode designlife装配体疲劳分析后，如何查看内部零件的云图？如图中螺栓的云图？急求谢谢

Image 1.png

必须在仿真前定义好零件Name selection定义，然后运行仿真，保存。然后导入到ncode后，可以在FEImport属性里面选高级选项里的importusergroup选择ture，然后在FEDisplay-group-group type选项里选择user即可。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2022-02-18 10:21:04
