应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 工艺设计与开发 » 粉末冶金法制备复合钎料
41/1返回列表
查看: 592  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

霍然开朗

新虫 (小有名气)

[求助] 粉末冶金法制备复合钎料 已有1人参与

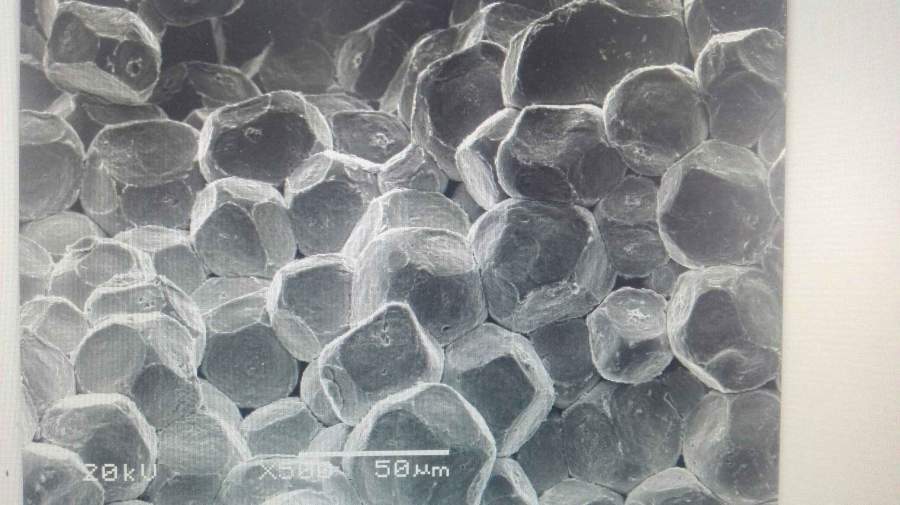

SAC305粉末制坯，烧结。其中制坯压力为120MPa,真空烧结温度是160至210℃（SAC粉末熔点217℃）。但从烧结试样的断口发现，颗粒感很明显，并没有发生扩散并形成有效的冶金结合。希望大家能给予指导。谢谢啦

粉末冶金法制备复合钎料


粉末冶金法制备复合钎料-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-03-17 15:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★
感谢参与，应助指数 +1
霍然开朗(20091783代发): 金币+1 2017-06-24 21:52:13
看来必须施加一定压力后再进行烧结。试试热压法烧结吧。
赞一下 回复此楼
2楼2017-03-18 19:03:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霍然开朗

新虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2017-03-18 19:03:36
看来必须施加一定压力后再进行烧结。试试热压法烧结吧。

烧结之前的坯体的致密度已经达到98%了，还需要热压烧结吗，而且热压烧结的温度在低温时很难控制。目前怀疑是粉末表面有氧化膜，阻碍了其扩散。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-19 10:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
20091783: 应助指数+1 2017-06-24 21:52:21
霍然开朗(20091783代发): 金币+2 2017-06-24 21:52:24
引用回帖:
3楼: Originally posted by 霍然开朗 at 2017-03-19 10:26:03
烧结之前的坯体的致密度已经达到98%了，还需要热压烧结吗，而且热压烧结的温度在低温时很难控制。目前怀疑是粉末表面有氧化膜，阻碍了其扩散。
...

那么粉末先用氢气进行还原一下，然后再进行烧结。如此看看结果如何吧。
赞一下 回复此楼
4楼2017-03-19 11:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 霍然开朗 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
