[求助] 做ABAQUS模态分析，频率增长缓慢 已有1人参与

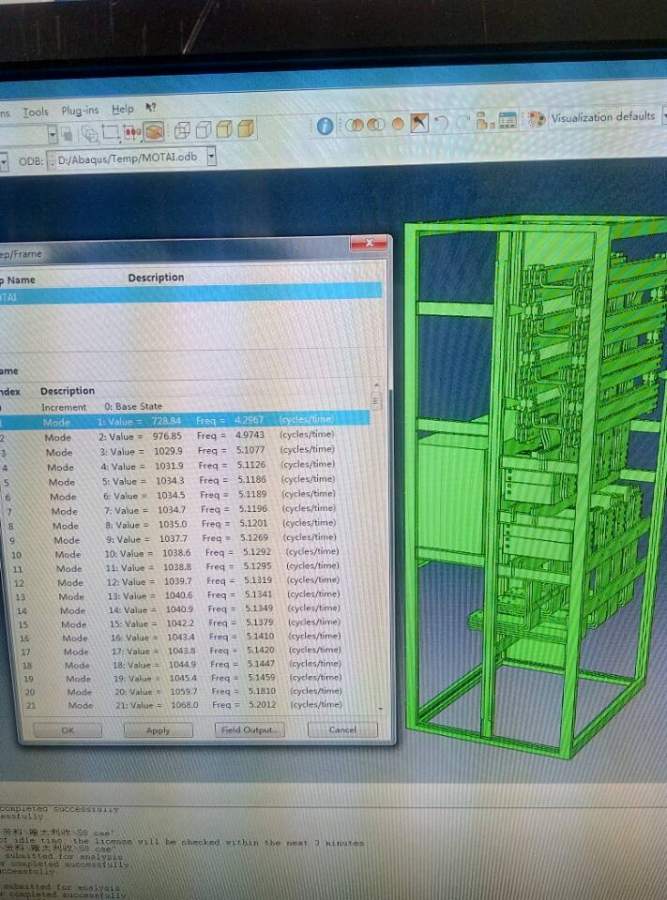

做ABAQUS模态分析，频率增长缓慢，根据实际情况，该约束的地方已经约束妥当，可还是频率很低，且增长缓慢

做ABAQUS模态分析，频率增长缓慢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-17 09:20:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.建议先查看每阶模态的振形，看看是否有异常；
2.频率增长缓慢、集中，并不一定就有问题，可能结构在那个频段确实存在很多阶模态；
赞一下(1人) 回复此楼
2楼2017-03-17 12:15:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
3楼2017-03-17 17:54:44
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

没品位的猫

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 水至清zewuyu at 2017-03-17 17:54:44
用aba做模态分析，类似的线性动力学问题，一定要注意单元类型选取，要不然和实验出入很大

我是参照一个原模型做的，不管是材料和单元以及约束都一模一样，就是结果不一样，原模型十阶频率有22Hz
赞一下 回复此楼
4楼2017-03-20 09:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

980513123

禁虫 (初入文坛)
本帖内容被屏蔽
5楼2018-01-30 14:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hefengbole

新虫 (小有名气)
确实很奇怪，先看看振形吧。之后试试做一个自由模态分析，看看是不是约束出了了问题，毕竟模态计算是基于刚性和质量矩阵，质量矩阵不会有太大出入，刚性矩阵就跟你定于的约束很有关系了，检查一下你的单元类型也没错

发自小木虫IOS客户端
赞一下 回复此楼
6楼2018-01-31 06:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴博

银虫 (小有名气)
你好，请问你的问题解决没有。我的一个模型也出现这个问题，频率太多以至内存不足以提取给定范围内的频率
赞一下 回复此楼
7楼2018-05-02 11:27:55
