小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 软件使用与操作 » 求助！！！怎么划分三维六面体网格？
91/1返回列表
查看: 1214  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

朴小抽

新虫 (初入文坛)

[求助] 求助！！！怎么划分三维六面体网格？ 已有2人参与

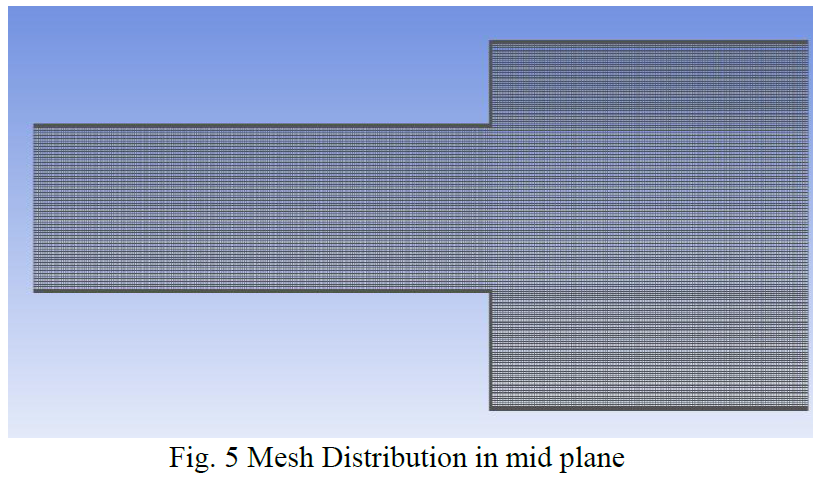

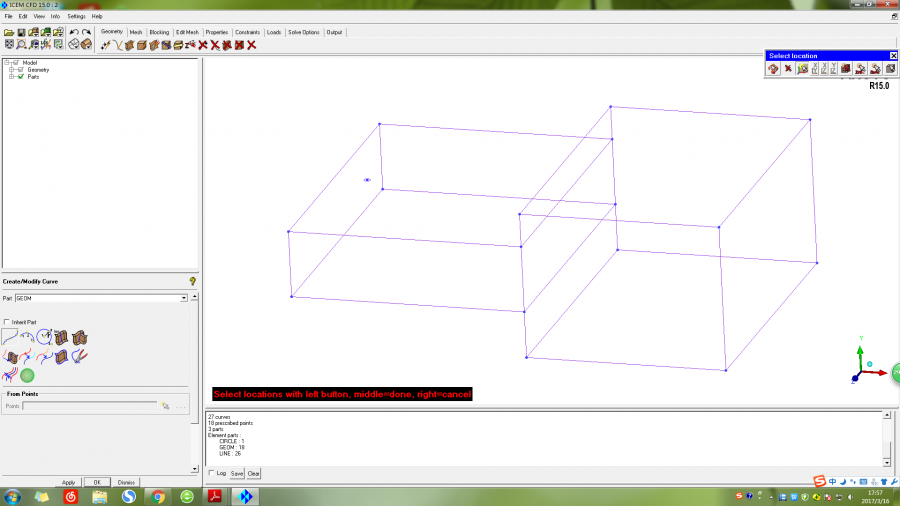

图1是我初步建立的模型，图二是划分好的中间截面的网格，有边界层加厚，求助各位大神具体怎么操作得到三维六面体网格

求助！！！怎么划分三维六面体网格？


求助！！！怎么划分三维六面体网格？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-16 18:05:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-03-17 10:06:54
已阅   申请计算强帖   回复此楼   编辑   查看我的主页

朴小抽

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-17 10:06:54
你下面那不是都画出来了嘛

第二个图是源文件给出来，不是我画的，第一幅图才是我建的

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-03-20 10:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自为胜利而来

至尊木虫 (著名写手)
先弄block，然后画出来就是六面体的了，你这个模型很简单，还可以用mesh 直接扫略就出来六面体了

发自小木虫Android客户端
赞一下 回复此楼
道系青年
4楼2017-03-20 10:37:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自为胜利而来

至尊木虫 (著名写手)
看看百度，你就知道了，你这个模型很简单

发自小木虫Android客户端
赞一下 回复此楼
道系青年
5楼2017-03-20 10:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朴小抽

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 自为胜利而来 at 2017-03-20 10:38:35
看看百度，你就知道了，你这个模型很简单

我在百度搜但是没有看到具体划分六面体网格的。你是说先切块，然后自己定义每条线的点数？

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-03-20 10:46:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自为胜利而来

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 朴小抽 at 2017-03-20 10:46:19
我在百度搜但是没有看到具体划分六面体网格的。你是说先切块，然后自己定义每条线的点数？
...

是的，切块后画结构网格，很简单的，你百度一下，或者看看icem的教程。

发自小木虫Android客户端
赞一下 回复此楼
道系青年
7楼2017-03-20 11:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朴小抽

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 自为胜利而来 at 2017-03-20 11:00:24
是的，切块后画结构网格，很简单的，你百度一下，或者看看icem的教程。
...

我今天试了一下，发现画出的网格只在表面，体内没有网格，这是为啥？

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-03-21 11:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自为胜利而来

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 朴小抽 at 2017-03-21 11:36:31
我今天试了一下，发现画出的网格只在表面，体内没有网格，这是为啥？
...

妹子，你没有打开体网格，打开一下就显示出来了。

发自小木虫Android客户端
赞一下 回复此楼
道系青年
9楼2017-03-21 12:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
