应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 激光熔覆
141/2返回列表12下一页
查看: 2146  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

elves小卡

铜虫 (初入文坛)

[交流] 激光熔覆

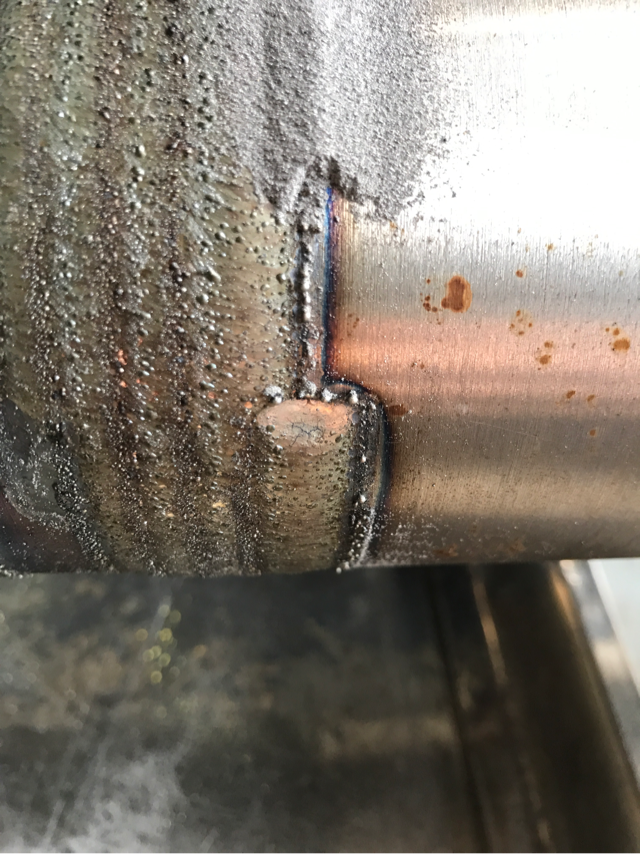

激光熔覆最后停光处产生裂纹不知什么原因、各种粉都试了、应该不是粉的问题

发自小木虫IOS客户端
回复此楼

» 猜你喜欢
活到老学到老
1楼 2017-03-16 16:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elves小卡

铜虫 (初入文坛)
激光熔覆

发自小木虫IOS客户端
赞一下 回复此楼
活到老学到老
2楼2017-03-16 16:18:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
elves小卡: 金币+10, 谢谢 2017-03-17 07:58:14
组织应力和热应力。从你的影响因素来看，就只能归结到这个上面了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

elves小卡
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
3楼2017-03-16 16:34:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
激光覆熔过的区域经过激光淬火，未覆熔的地方没有，这就形成了组织应力，致裂主要的原因就是这个。

还有一些热应力的影响，但，热应力不一定是致裂贡献，还可能是反贡献。

具体精神参加如下诗文。

《聚子道》
众相皆聚子，
子聚以偏私，
无偏而生有，
有聚而生相。

偏聚度无常，
故有相纷呈，
宇以度其寿，
宙以容其身。

十百千兆吉，
太拍艾泽尧，
分厘毫微纳，
皮飞阿仄幺

日月星宿海，
百草万兽洋，
山川河与岳，
菌子乘清风。

猿化而成人，
人言以成道，、
众道自岸然，
百心亦纷纷。

佛陀不杀生，
但食植草命
耶稣无求欲，
兽肉果中肠。

科学信科学，
迷信迷迷信，
身心两求欲，
利禄对空明。

世以偏私成，
众道皆非公，
纵使人安康，
兽植何以生？

若使兽植言，
百道皆荒唐，
善在恶枝头，
美在丑巅峰。

但求庇人心，
岂为道之宗，
众生有本心，
不与人间同。

迷离且离迷，
空明且明空，
赤子恋倾城，
亦是本性情
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
4楼2017-03-16 16:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elves小卡

铜虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by kissego100 at 2017-03-16 16:34:26
组织应力和热应力。从你的影响因素来看，就只能归结到这个上面了。

我拿另一台光斑16*1.5的激光器就没有出现最后的裂纹、这台为12*2

发自小木虫IOS客户端
赞一下 回复此楼
活到老学到老
5楼2017-03-17 07:59:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
问题的另一个原因是那里是个拐角，不知道你覆熔进给的速度，在拐角处会受到两次热冲击。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

elves小卡
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
6楼2017-03-17 08:45:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanglijing84

铁杆木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
仅仅在最后出裂纹？涂层内部没有？一般激光熔敷的裂纹都是材料问题，如果硬度超过洛氏45很容易出裂纹，尤其是微裂纹。

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

elves小卡
whatever will be, will be.
7楼2017-03-17 09:08:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elves小卡

铜虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by kissego100 at 2017-03-17 08:45:55
问题的另一个原因是那里是个拐角，不知道你覆熔进给的速度，在拐角处会受到两次热冲击。

这是在辊子上进行的同步送粉实验、有40%的搭接、目前只是在停光处发现了裂纹、换了几种粉、还有不同的工艺都存在裂纹、

发自小木虫IOS客户端
赞一下 回复此楼
活到老学到老
8楼2017-03-17 10:00:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

elves小卡

铜虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by yanglijing84 at 2017-03-17 09:08:27
仅仅在最后出裂纹？涂层内部没有？一般激光熔敷的裂纹都是材料问题，如果硬度超过洛氏45很容易出裂纹，尤其是微裂纹。

肉眼可见的裂纹、以前旧激光器未遇到过、不同的工艺、粉末都做了、所以不知原因。这台激光器为新买的。

发自小木虫IOS客户端
赞一下 回复此楼
活到老学到老
9楼2017-03-17 10:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by elves小卡 at 2017-03-17 10:00:36
这是在辊子上进行的同步送粉实验、有40%的搭接、目前只是在停光处发现了裂纹、换了几种粉、还有不同的工艺都存在裂纹、
...

如果是单个方向的应力，则产生的裂纹是垂直与应力方向的，现在出现的是网状的，体现了在拐角处两个方向的应力的存在。
如果是非拐角处，则由于仅单次受热冲击，可能不会出现裂纹，即使出现，也应该是基本上平行于覆熔方向的。
赞一下 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
10楼2017-03-17 10:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 elves小卡 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 293求调剂 +3 涛涛Wjt 2026-03-22 5/250 2026-03-22 22:21 by jiangpengfei
[考研] 307求调剂 +11 冷笙123 2026-03-17 11/550 2026-03-22 20:16 by edmund7
[考研] 一志愿华中农业071010，总分320求调剂 +5 困困困困坤坤 2026-03-20 6/300 2026-03-22 17:41 by hxsm
[考研] 求调剂 +6 十三加油 2026-03-21 6/300 2026-03-22 17:00 by i_cooler
[考研] 285求调剂 +6 ytter 2026-03-22 6/300 2026-03-22 12:09 by 星空星月
[基金申请] 山东省面上项目限额评审 +4 石瑞0426 2026-03-19 4/200 2026-03-22 08:50 by Wei_ren
[考研] 化学调剂 +5 yzysaa 2026-03-21 5/250 2026-03-21 22:12 by peike
[考研] 0805 316求调剂 +3 大雪深藏 2026-03-18 3/150 2026-03-21 18:55 by 学员8dgXkO
[考研] 求调剂 +3 13341 2026-03-20 3/150 2026-03-21 18:28 by 学员8dgXkO
[考研] 求助 +5 梦里的无言 2026-03-21 6/300 2026-03-21 17:51 by 学员8dgXkO
[考研] 311求调剂 +3 勇敢的小吴 2026-03-20 3/150 2026-03-21 17:40 by ColorlessPI
[考研] 083200学硕321分一志愿暨南大学求调剂 +3 innocenceF 2026-03-17 3/150 2026-03-21 02:35 by JourneyLucky
[考研] 初始318分求调剂（有工作经验） +3 1911236844 2026-03-17 3/150 2026-03-21 02:33 by JourneyLucky
[考研] 085700资源与环境308求调剂 +12 墨墨漠 2026-03-18 13/650 2026-03-21 01:42 by JourneyLucky
[考研] 一志愿武汉理工材料工程专硕调剂 +9 Doleres 2026-03-19 9/450 2026-03-20 22:36 by JourneyLucky
[考研] 一志愿苏州大学材料求调剂，总分315（英一） +5 sbdksD 2026-03-19 5/250 2026-03-20 22:10 by luoyongfeng
[考研] 一志愿 南京航空航天大学大学 ，080500材料科学与工程学硕 +5 @taotao 2026-03-20 5/250 2026-03-20 20:16 by JourneyLucky
[考研] 一志愿南理工085701环境302求调剂院校 +3 葵梓卫队 2026-03-20 3/150 2026-03-20 19:28 by zhukairuo
[考研] 工科材料085601 279求调剂 +7 困于星晨 2026-03-17 9/450 2026-03-20 17:38 by 无懈可击111
[考研] 生物学调剂招人！！！ +3 山海天岚 2026-03-17 4/200 2026-03-19 21:34 by 怎么释怀
信息提示
关闭
请填处理意见
关闭
