[求助] 态密度图

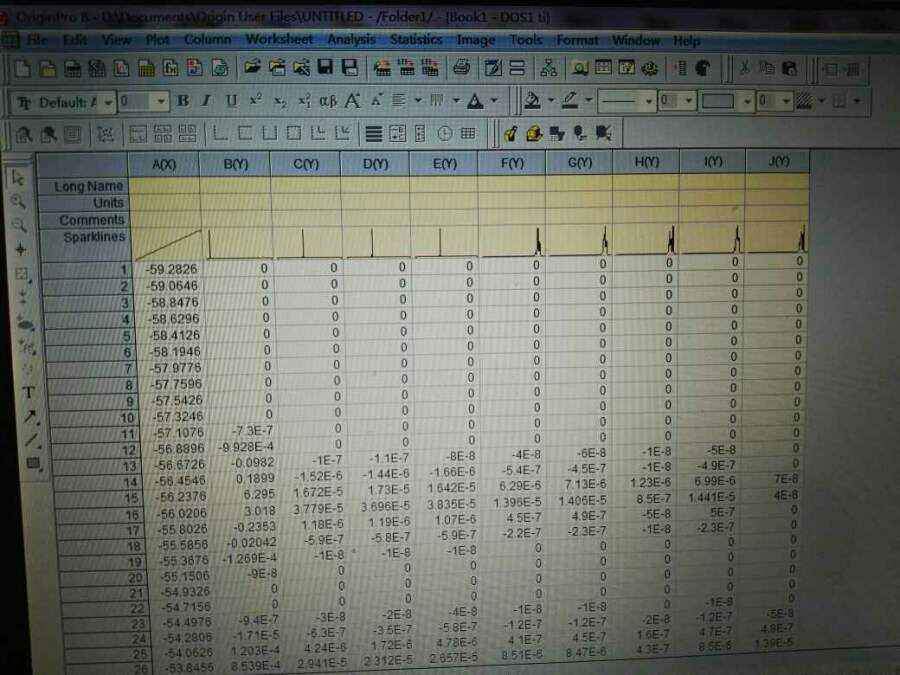

这是我由总态密度图得到的分波态密度数据，然后发现 它居然有这么多行，按理说不应该是第二 三 四行代表S P d轨道电子么。哪位大神能解释一下，还是因为我INCAR参数设置有问题了？

态密度图


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-03-16 10:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
乐观小太(蛋蛋小童鞋代发): 金币+3, 谢谢参与，小木虫鼓励积极回答问题者 2017-03-16 11:03:11
乐观小太: 金币+20, ★★★很有帮助 2017-03-16 11:24:30
有一段时间没有算pdos了印象中从左到右是（如果你没开自旋的话）
能量
s
px py pz
d的五个分轨道
赞一下 回复此楼
计算顺利点吧
2楼2017-03-16 10:18:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乐观小太

银虫 (正式写手)
引用回帖:
2楼: Originally posted by zhangfrank at 2017-03-16 10:18:06
有一段时间没有算pdos了印象中从左到右是（如果你没开自旋的话）
能量
s
px py pz
d的五个分轨道

恩 是没开自旋，那如果是这种情况，通常提取数据绘制分波态密度图 与 总态密度图的对比，我应该选哪几列的数据啊，是选A BY CY FY么？

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

乐观小太
3楼2017-03-16 10:43:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冯亚娟

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
乐观小太(蛋蛋小童鞋代发): 金币+3, 谢谢参与，小木虫鼓励积极回答问题者 2017-03-16 11:03:38
乐观小太: 金币+20, ★★★很有帮助 2017-03-16 11:24:43
引用回帖:
3楼: Originally posted by 乐观小太 at 2017-03-16 10:43:04
恩 是没开自旋，那如果是这种情况，通常提取数据绘制分波态密度图 与 总态密度图的对比，我应该选哪几列的数据啊，是选A BY CY FY么？
...

这样的情况一是你在计算的时候打开自旋，然后就会出现spin up,spin down等，二是你计算的是投影态密度(PDOS)，也会出现px,py,pz等，，但是我看的目的只是需要LDOS,应该是你参数设置的问题，LORBIT=10
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

乐观小太
4楼2017-03-16 11:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乐观小太

银虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by 冯亚娟 at 2017-03-16 11:02:20
这样的情况一是你在计算的时候打开自旋，然后就会出现spin up,spin down等，二是你计算的是投影态密度(PDOS)，也会出现px,py,pz等，，但是我看的目的只是需要LDOS,应该是你参数设置的问题，LORBIT=10...

我的LORBIT设置的是11啊，那这样的情况有什么办法可以弥补么，还是说 我改分析LDOS

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-03-16 11:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乐观小太

银虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by 乐观小太 at 2017-03-16 10:43:04
恩 是没开自旋，那如果是这种情况，通常提取数据绘制分波态密度图 与 总态密度图的对比，我应该选哪几列的数据啊，是选A BY CY FY么？
...

谢谢～

发自小木虫Android客户端
回复此楼
6楼2017-03-16 11:04:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 乐观小太 at 2017-03-16 10:43:04
恩 是没开自旋，那如果是这种情况，通常提取数据绘制分波态密度图 与 总态密度图的对比，我应该选哪几列的数据啊，是选A BY CY FY么？
...

s自己
p的仨加起来
d的5个加起来。
赞一下 回复此楼
计算顺利点吧
7楼2017-03-16 11:11:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 乐观小太 at 2017-03-16 11:04:23
我的LORBIT设置的是11啊，那这样的情况有什么办法可以弥补么，还是说 我改分析LDOS
...

split.dos的脚本可以把太密度分离到每个原子上，算ldos
赞一下 回复此楼
计算顺利点吧
8楼2017-03-16 11:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乐观小太

银虫 (正式写手)
引用回帖:
7楼: Originally posted by zhangfrank at 2017-03-16 11:11:30
s自己
p的仨加起来
d的5个加起来。...

是在origin里直接做相加么  这个我没做过，得重新学习下。然后我这组数据是不是LDOS 而非PDOS啊

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-03-16 11:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfrank

金虫 (正式写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 乐观小太 at 2017-03-16 11:21:54
是在origin里直接做相加么  这个我没做过，得重新学习下。然后我这组数据是不是LDOS 而非PDOS啊
...

s自己
p的仨加起来
d的5个加起来。    这个在你上面的origin做就可以。得到的是s p d轨道的PDOS

所谓ldos是指local，局域到某个（或者某几个，甚至某一层）的dos，需要用splitdos把DOSCAR数据劈裂成每个原子的dos，再加和。

一般情况 pdos ldos分开做的。
当然，也可以视情况，你去分析某个原子的（LDOS）的某个轨道（PDOS）
赞一下 回复此楼
计算顺利点吧
10楼2017-03-16 12:51:31
