[求助]
回弹求解问题分析
|
|

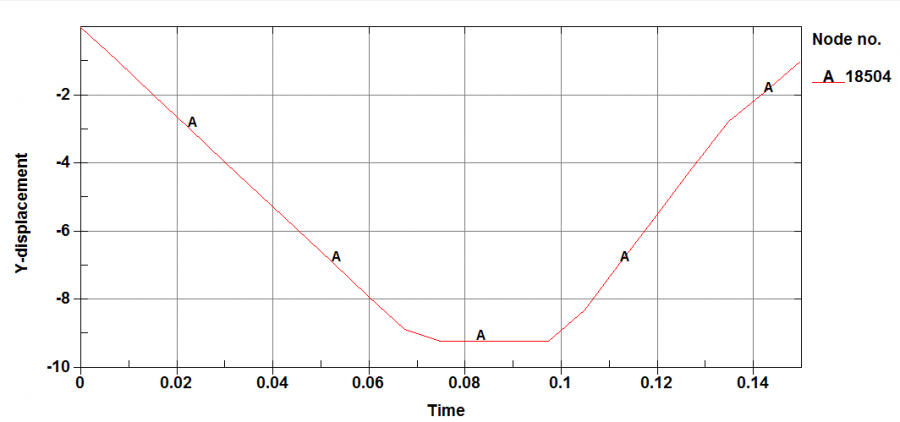

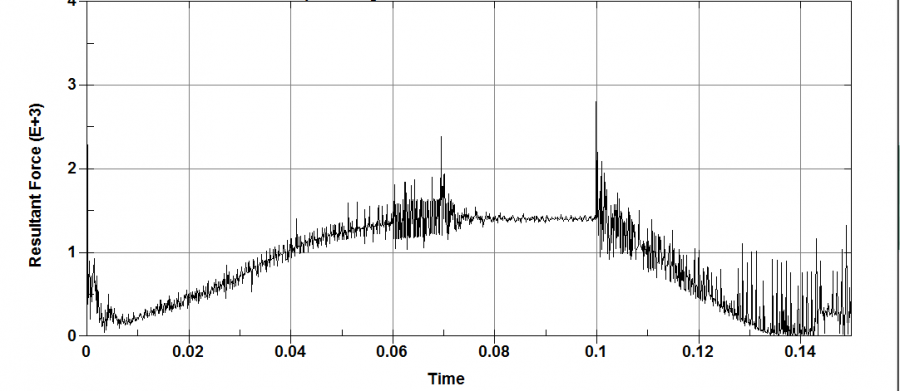

我对一个弯管进行回弹仿真分析，即两端支撑，中间下压。先加载-保压-卸载，动作时间0.15s，针对结果有很多疑问，在此向大家请教，用的workbench LS_DYNA仿真，仿真的结果如下所示：（力-时间曲线、回弹位移-时间曲线） 1、力-时间曲线 为什么波动这么大，尤其是中间有几个波动点这么时刻对应的值很大（更头疼的是这个最大值跟我理论值更接近）？ 2、弯管下压，力-时间曲线 中 为什么刚开始时整体值较大，往后减小了才慢慢增大，是因为刚开始接触的很少么？（V型块下压管件） 3、位移-时间曲线 在0.1s后就开始卸载，到0.14S时整个管弹起来，这个是因为加载及卸载较快的正常反弹么？ 我把求解时间加倍，变成15s后好很多，但是这样求解时间很长，，，如何能设备能够避免这么管件的弹起，即卸载后期应该是一条水平线~~~ @wuming524  f-t.png  s-t.png |
