[交流] 新型碳基二维半导体材料C3N 已有1人参与

近年来以石墨烯为代表的二维新材料广受关注,尝试使用二维半导体材料替代传统硅材料已成为最重要的科技前沿之一,但由于石墨烯没有本征带隙,且现有打开带隙的技术途径存在不足,石墨烯替代硅显得极为困难,因而探索新型二维半导体材料,特别是碳基材料,依然任重道远。

研究人员使用2,3—二氨基吩嗪小分子为前驱体,水热合成实现了二维新材料C3N的制备。该材料为一种由碳、氮原子在平面内有序排列而构成的类似石墨烯的二维蜂窝状有序结构,是一种新型间接带隙半导体,本征带隙为0.39 eV,带隙可以通过纳米尺寸效应进行调控,理论计算和实验结果一致。基于单层C3N薄膜的FET器件开关比可以高达5.5×10^10。通过调控C3N量子点的尺寸,可以实现约400~900 nm的光致发光。“该材料可以通过氢化实现空穴注入,并在96K温度以下产生铁磁长程序。

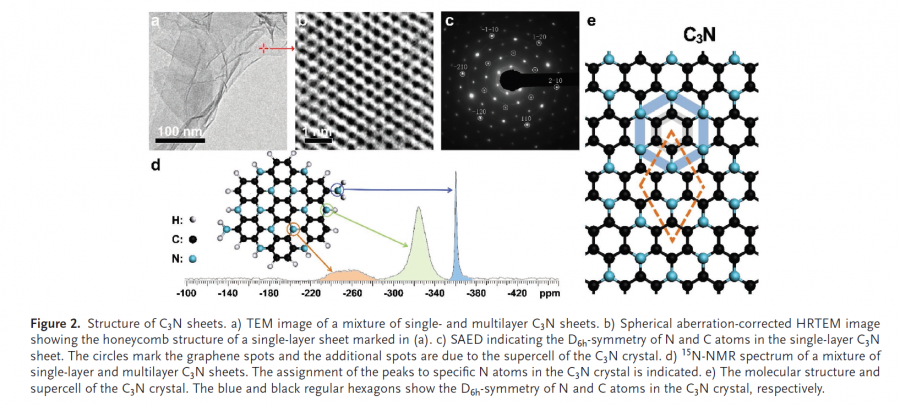

新型碳基二维半导体材料C3N
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : C3N.pdf
  • 2017-03-13 10:09:06, 1.86 M

» 收录本帖的淘帖专辑推荐

材料淘贴收录

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

一步一步慢慢来~~~
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0305琳

新虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主,想问一下关于这篇文献,提到带隙大小与粒径直径成反比,但在文章中,我并没有找到原因,不知道楼主是否清楚这个问题?期待您的答复
2楼2017-03-22 16:05:07
