[求助] 利用阻抗计算钠离子电池中钠离子的扩散系数 已有1人参与

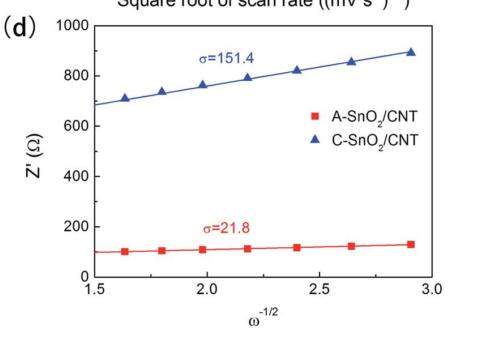

看文献中很多用阻抗分析钠离子的扩散系数，但是不知道这个低频区域该怎么选。这个是直接通过Zsimwin拟合的结果呢，还是自己选择的一个区域进行的直线拟合？

利用阻抗计算钠离子电池中钠离子的扩散系数
回复此楼

» 猜你喜欢
努力
1楼 2017-03-10 21:38:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大学225

木虫 (小有名气)
补充一下，就是图中横轴的范围怎么定？
赞一下 回复此楼
努力
2楼2017-03-10 21:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ywuweizi: 金币+1 2017-03-11 04:59:31
大学225: 金币+10, ★★★很有帮助 2017-03-11 10:06:54
在阻抗图中，与离子扩散有关的应该是在低频区的斜线部分，而如果要保证在低频区只有扩散存在的话，那么就只有45°斜线才能满足要求，所以你的取点区域应该是处于45°区域内的斜线上面的点。然后将这些点所处的频率转化成角频率，去这些点处对应的Z'与角频率w作图就可以了。不知道这样是否说明白了
赞一下(2人) 回复此楼
3楼2017-03-10 21:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大学225

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 无垠人 at 2017-03-10 21:52:52
在阻抗图中，与离子扩散有关的应该是在低频区的斜线部分，而如果要保证在低频区只有扩散存在的话，那么就只有45°斜线才能满足要求，所以你的取点区域应该是处于45°区域内的斜线上面的点。然后将这些点所处的频率转 ...

谢谢很有帮助！请问我该怎么在45度的区域内取点？使用什么软件，还是怎么？另外频率与角频率之间的关系是什么？谢谢！
赞一下(1人) 回复此楼
努力
4楼2017-03-11 10:06:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无垠人

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 大学225 at 2017-03-11 10:06:12
谢谢很有帮助！请问我该怎么在45度的区域内取点？使用什么软件，还是怎么？另外频率与角频率之间的关系是什么？谢谢！...

在origin中的EIS图中画一条45度的斜线，斜线上的点就是了。角频率与频率的关系就是f与w的关系，百度吧。

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2017-03-11 13:14:36
