[求助] ICEM 近壁面网格处理 已有1人参与

ICEM网格划分的同行们看过来！！！

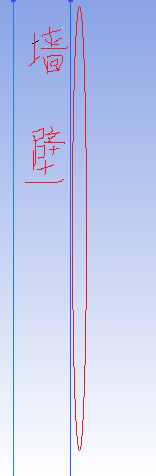

如图，一个管子和壁面，目标：想要对贴壁网格进行加密处理。

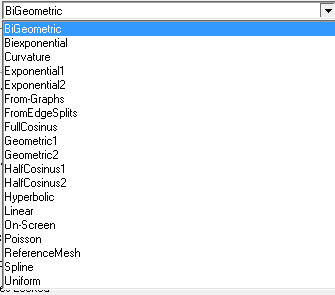

由于是结构网格，刚开始尝试用改变节点分布律来达到目的，但是尝试了所有的节点分布律均未达到理想的效果；
之前有听过y+这个概念，可以使贴壁层网格高度以一定规律递增，但是看了书上是放在非结构网格那一章节里面的，
所以我的问题是：是否结构化网格没有此项设置，换做非结构网格才有part网格设置这一项？
恳请各位前辈同行讨论学习，共同进步

ICEM 近壁面网格处理


ICEM 近壁面网格处理-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-09 15:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fightj20

金虫 (小有名气)
结构网格里有这一项设置，选择完mesh low后还要设置一下spacing(第一层网格高度)和ratio(网格高度增长率)，考虑y+的话，ratio不要超过1.2，你试一下……

发自小木虫Android客户端
赞一下(2人) 回复此楼
2楼2017-03-09 16:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherry0li

木虫 (正式写手)
引用回帖:
2楼: Originally posted by fightj20 at 2017-03-09 16:36:40
结构网格里有这一项设置，选择完mesh low后还要设置一下spacing(第一层网格高度)和ratio(网格高度增长率)，考虑y+的话，ratio不要超过1.2，你试一下……

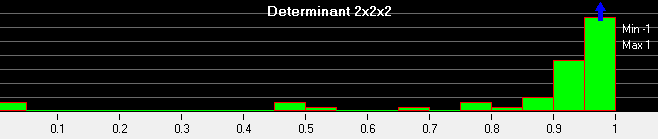

谢谢，已经可以了。还想问一下我检查网格质量的时候，点击质量不好的柱形图，但是看不到这些质量不好的网格在哪里？请问您平时是怎么提高这些网格的质量啊？
ICEM 近壁面网格处理-2
赞一下(2人) 回复此楼
3楼2017-03-09 20:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

microdean

新虫 (初入文坛)
流沙老师的教程棒棒的！

发自小木虫IOS客户端
赞一下(1人) 回复此楼
IamwhoIam
6楼2017-03-09 23:33:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

★
感谢参与，应助指数 +1
cherry0li: 金币+1 2017-03-10 08:35:45
本帖仅楼主可见
赞一下
4楼2017-03-09 22:14:30
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

fightj20

金虫 (小有名气)
引用回帖:
3楼: Originally posted by cherry0li at 2017-03-09 20:13:51
谢谢，已经可以了。还想问一下我检查网格质量的时候，点击质量不好的柱形图，但是看不到这些质量不好的网格在哪里？请问您平时是怎么提高这些网格的质量啊？

...

你的问题楼下已经回复了，另外我建议可以看一下流沙老师的ICEM视频教程，可能会对以后的划分网格有帮助，不然会碰到各种小问题，各种障碍。找不到视频资源的话我私信给你个网盘链接……

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

cherry0li
5楼2017-03-09 23:11:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherry0li

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 芮阿芮 at 2017-03-09 22:14:30
点击柱状图上质量最差的那个，那些会高亮显示

我点了的，但是可能是网格数量太少了，都是几个几个那样，所以问题就是点了我也看不到在哪里

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-10 00:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherry0li

木虫 (正式写手)
引用回帖:
5楼: Originally posted by fightj20 at 2017-03-09 23:11:53
你的问题楼下已经回复了，另外我建议可以看一下流沙老师的ICEM视频教程，可能会对以后的划分网格有帮助，不然会碰到各种小问题，各种障碍。找不到视频资源的话我私信给你个网盘链接……
...

我的问题就是在问   点了柱状图但是因为网格数太少所以即使高亮也找不出在哪里；
ps:我找了你说的视频，但是不全，求私信链接，
ps:谢谢你呢，你不是应助回答没办法给你金币，稍后给你送朵红花。表示感谢
赞一下 回复此楼
8楼2017-03-10 09:19:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherry0li

木虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by fightj20 at 2017-03-09 23:11:53
你的问题楼下已经回复了，另外我建议可以看一下流沙老师的ICEM视频教程，可能会对以后的划分网格有帮助，不然会碰到各种小问题，各种障碍。找不到视频资源的话我私信给你个网盘链接……
...

谢谢
回复此楼
9楼2017-03-10 13:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MMrZZQi

新虫 (初入文坛)
如果数量太少看不见的话可以右键质量柱状图对应的那个，有一个选项是高亮与其相邻的基层网格，会看得更清晰一些
赞一下 回复此楼
10楼2017-03-14 16:38:44
