[求助] ANSYS中solid187节点的应力应变结果的导出问题 已有1人参与

从结果文件中先用get命令把节点应力应变保存在一个数组中，
然后再写入指定的文本文件里。

在get的过程中出现如下错误：
requested data is not stored for node 2。。。。。

我用的是有中间节点的solid187单元，看网上说应该是中间节点的应力值没法输出、

现在求教两个问题：
1、两种方式输出应力

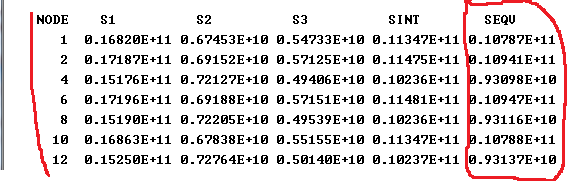

      a 用菜单中的Nodal Solution输出如下（有的节点没有出现）
    ANSYS中solid187节点的应力应变结果的导出问题

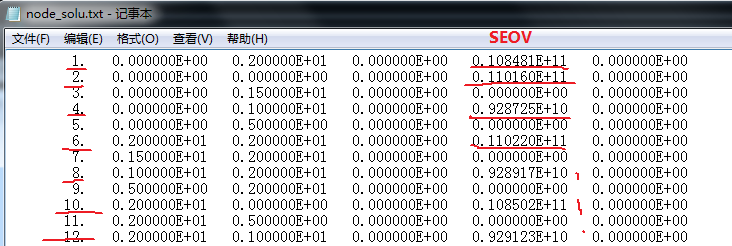

      b 用命令输出的（每个节点都有输出值）
   ANSYS中solid187节点的应力应变结果的导出问题-1
  为什么相同的节点输出的值也是不一样的，我想求整体的平均应力应该用哪个

2、 有没有命令可以只选择（像solid187）有中间节点单元的中间节点或是单元顶点的节点
回复此楼

» 猜你喜欢
^-^
1楼 2017-03-09 10:16:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

某k的小崽

金虫 (小有名气)
楼主问题解决了吗
赞一下 回复此楼
2楼2019-07-22 16:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maimai19

新虫 (初入文坛)

【答案】应助回帖

请问楼主，我也用的带有中间节点的单元，用菜单中的Nodal Solution或List命令都无法输出中间节点结果，您是用的什么命令输出了全部节点的？
赞一下 回复此楼
3楼2019-12-20 09:12:32
