[求助]
udf不能正确调用颗粒的宏的值进行计算
|
|||
|
采用多表面燃烧模型模拟煤颗粒燃烧，使用DEFINE_PR_RATE计算颗粒反应，并读取颗粒质量P_INIT_MASS(p)，和颗粒温度P_T(p)，以监测计算过程。 用fprintf(fpOut2,"%f\n",P_T(p));和fprintf(fpOut1,"%f\n",P_INIT_MASS(p));输出， 可是导出的P_T(p)数据与在material面板中设置的颗粒密度值相等，P_INIT_MASS数据与在离散相中设置的颗粒直径数值相等，其他颗粒的宏输出也不正确。 udf不能正确地调用P_INIT_MASS(p)与P_T(p)的值。请教下各位，这是为什么？ #include "udf.h" #define A1 10.6313 #define E1 5.1811e+07 DEFINE_PR_RATE(user_pr_rate,c,t,r,mw,pp,p,sf,dif_i,cat_i,rr) { real ash_mass = P_INIT_MASS(p)*(1.-1./3.); real one_minus_conv1 = MAX(0.,3*(P_MASS(p)-ash_mass)/P_INIT_MASS(p)); real one_minus_conv = 3.*exp(2.*log(one_minus_conv1)/3.); real rate = A1*exp(-E1/UNIVERSAL_GAS_CONSTANT/P_T(p)); *rr = -rate*P_INIT_MASS(p)*one_minus_conv; FILE *fpOut1 = fopen("P_INIT_MASS(p).txt","a"  ;fprintf(fpOut1,"%f\n",P_INIT_MASS(p)); fclose(fpOut1); FILE *fpOut2 = fopen("P_T(p).txt","a" ;fprintf(fpOut2,"%f\n",P_T(p)); fclose(fpOut2); FILE *fpOut3 = fopen("P_MASS(p).txt","a" ;fprintf(fpOut3,"%f\n",P_MASS(p)); fclose(fpOut3); } |
回复此楼» 收录本帖的淘帖专辑推荐
 实验 |
» 猜你喜欢
这年头没有找到涵评专家，还有中面上的可能吗
已经有15人回复
-
26/27博士推荐
已经有3人回复
-
找博士生导师
已经有4人回复
-
重磅！青年科学基金项目（C类）资助增幅预计超过50%
已经有9人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有8人回复
13386846246: 回帖置顶 2017-03-09 18:58:26

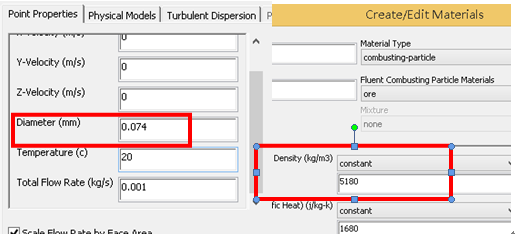

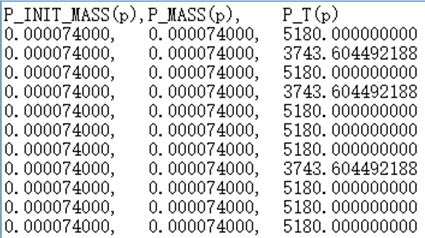

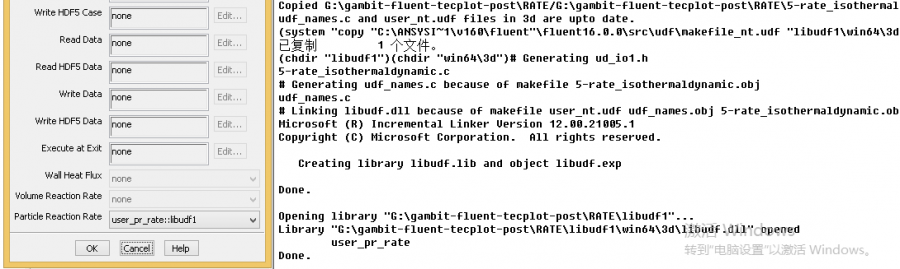

离散相设置： 导出数据如下：  编译并挂载过程：  问题： （1）读取颗粒质量P_INIT_MASS(p)，和颗粒温度P_T(p)，以监测计算过程。可是导出的P_T(p)数据与在material面板中设置的颗粒密度值相等，P_INIT_MASS数据与在离散相中设置的颗粒直径数值相等，这是什么原因？ （2）P_INIT_MASS(p) 在面板中并没设置参数，那P_INIT_MASS(p)的数值是怎么得到的，是根据P_INIT_DIAM(p)与P_INIT_RHO(p)计算的么？ （3）P_INIT_DIAM(p)与P_INIT_RHO(p)对应的是否是离散相设置中标红的数据？ （4）P_INIT_MASS(p)与P_T(p)导出的数据不对，可能是离散相设置的问题，还是udf的问题，或者是编译过程的问题，但编译通过，并且挂载了呀？ |
6楼2017-03-09 18:58:21
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
13386846246: 金币+3, ★有帮助 2017-03-09 15:54:38
感谢参与，应助指数 +1
13386846246: 金币+3, ★有帮助 2017-03-09 15:54:38
|
首先P_INIT_MASS(p)，是初始质量，如果你想调用的质量是当前质量应该用P_MASS(p)，另进入当前cell时的质量是P_MASS0(p) 对于你的问题，可能是由于没有告诉程序正在追踪的颗粒，在最开始加入 Tracked_Particle *p试一试。 好久没写UDF了，可能说的不对。具体你还是看一下UDF手册。 以下内容百度来的，供参考： DEFINE_PR_RATE(name,c,t,r,mw,ci,p,sf,dif index,cat index,rr) symbol name---- UDF name. cell t c---- Cell index of current particle. Thread *t---- Pointer to cell thread for particle. Reaction *r---- Pointer to data structure that represents the current reaction. real *mw---- Pointer to array containing gaseous and surface species molecular weights real *ci---- Pointer to array containing gas partial pressures. Tracked Particle *p---- Pointer to Tracked Particle data structure that contains data related to the particle being tracked. real *sf---- Pointer to array containing mass fractions of the solid species in the particle char mass at the current time step. int dif_index---- Diffusion controlled species as defined in the Reactions panel for the current reaction. int cat_index---- Catalyst species as defined in the Reactions panel for the current reaction. |
2楼2017-03-09 13:01:48
3楼2017-03-09 13:23:05
13386846246: 回帖置顶 2017-03-09 16:10:48
13386846246: 取消置顶 2017-03-09 16:11:18
13386846246: 取消置顶 2017-03-09 16:11:18
|
谢谢您的回复，加入Tracked_Particle *p 后进行编译，出现redefinition of formal parameter 'p'问题，应该是DEFINE_PR_RATE(name,c,t,r,mw,ci,p,sf,dif index,cat index,rr)中已经声明了*p。 有些地方不明白，想问下： （1）P_INIT_MASS(p) 在面板中并没设置参数，那P_INIT_MASS(p)的数值是怎么得到的，是根据P_INIT_DIAM(p)与P_INIT_RHO(p)计算的么？ （2）P_MASS0(p)与P_INIT_MASS(p)是什么关系？ |
4楼2017-03-09 15:58:14
|
我目前研究的是pvt空冷系统，下表面冷却，亦即一个长方体空气通道，上表面是pv板，由于要考虑pv板对外界环境的散热和产生的电能两部分热量，所以打算用吸收的太阳辐射热量减去这两部分值得到我要的热流值，所以编程，现改编程如下，大神们有什么问题吗 #include"udf.h" #define I 677 #define Ta 20 #define η 0.15 real ave_temp=300.0; DEFINE_PROFILE(heat_flux,t,i) { real NV_VEC(A); real sum_T_A=0.0; real sum_A=0.0; Thread *thread_top; face_t f; begin_f_loop(f,thread_top) { F_AREA(A,f,thread_top); sum_A+=NV_MAG(A); sum_T_A+=NV_MAG(A)*F_T(f,thread_top); } end_f_loop(f,thread_top) ave_temp=sum_T_A/sum_A; F_PROFILE(f,t,i）=0.855*I*sum_A-2.8*(ave_temp-Ta)*sum_A-η*(1-0.0045*(temp-298.15))*I*sum_A; } |
5楼2017-03-09 17:11:50
