[求助]
移动光源不动 已有1人参与
|

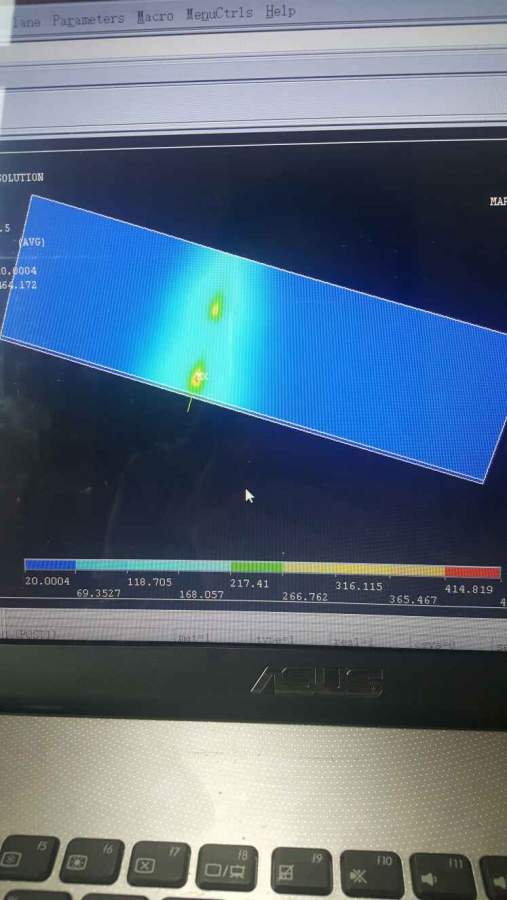

我加载了移动光源但是他不动 @wuming524 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
08生物与医药专硕初试346找调剂
已经有5人回复
-
江苏科技大学招材料研究生
已经有4人回复
-
0856，269分求调剂
已经有5人回复
-
303分 0807学硕求调剂
已经有3人回复
-
085600 一志愿9 总分351 求调剂学校
已经有9人回复
-
一志愿郑大材料工程290求调剂
已经有18人回复
-
一志愿北京科技，085601总分305求调剂
已经有4人回复
-
0710生物学求调剂
已经有3人回复
-
285求调剂
已经有8人回复
-
273求调剂
已经有18人回复
2楼2017-03-08 18:38:38
shgao20
禁虫
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
3楼2017-03-09 09:21:44
4楼2017-03-09 20:54:04
shgao20
新虫
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
5楼2017-03-10 08:15:12
6楼2017-03-10 12:45:56
送红花一朵 |

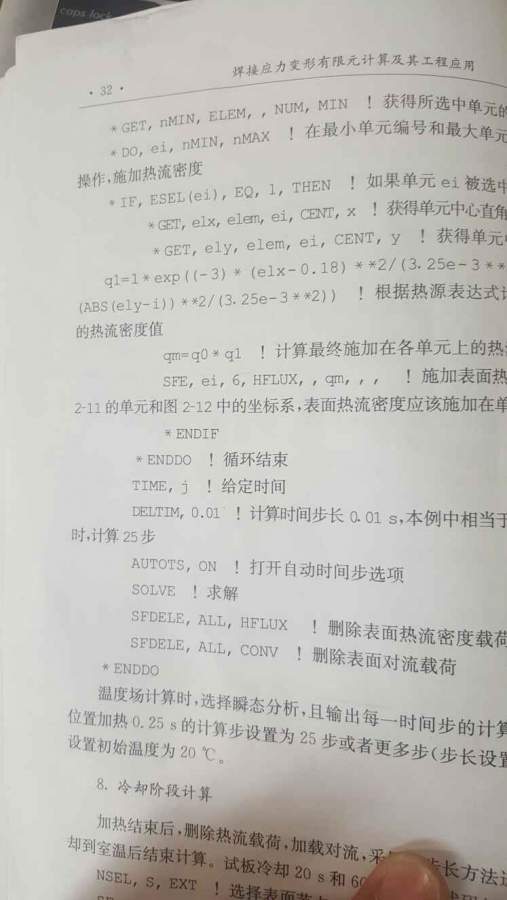

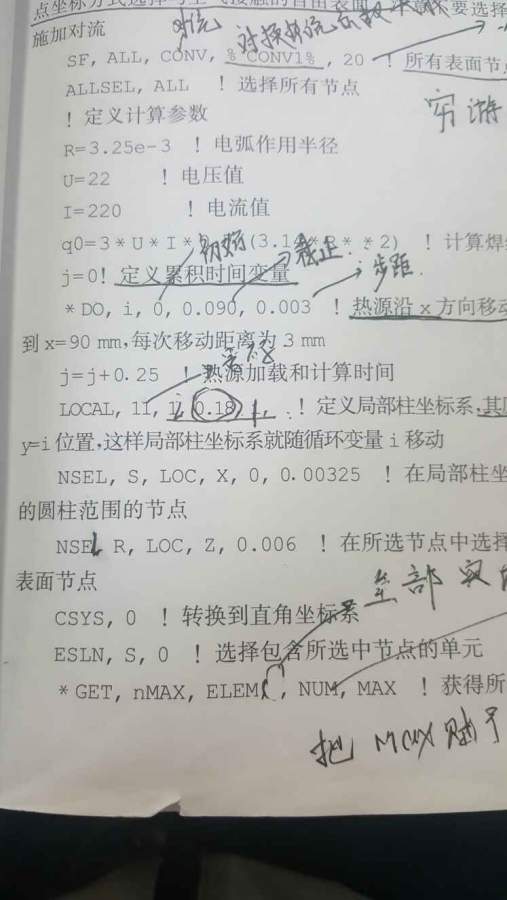

et,1,solid70 block,0,0.08,0,0.090,0,0.006 block,0.08,0.17,0,0.090,0,0.006 block,0.17,0.19,0,0.090,0,0.006 block,0.19,0.3,0,0.090,0,0.006.........以上为创建模型 vglue,all 划分网格用的GUI mptemp,1,20,100,300,400,500,700 mptemp,7,900,1470,1550,1600,2500,5000 mpdata,kxx,1,1,52,51,44,43,37,32.5, mpdata,kxx,1,7,26.2,31.4,120,120,120,120.......以上为导热率 *dim,conv1,table,17,1,0,temp,, *set,conv1(1,0,1),20 *set,conv1(1,1,1),2.5 *set,conv1(2,0,1),100 *set,conv1(2,1,1),5.4 *set,conv1(3,0,1),300 *set,conv1(3,1,1),7 *set,conv1(4,0,1),500 *set,conv1(4,1,1),7.7 *set,conv1(5,0,1),750 *set,conv1(5,1,1),8.2 *set,conv1(6,0,1),1000 *set,conv1(6,1,1),8.5 *set,conv1(7,0,1),1590 *set,conv1(7,1,1),9.1 *set,conv1(8,0,1),5000 *set,conv1(8,1,1),10.0.........以上为对流系数 Nsel,s,ext Sf,all,conv,%conv1%,20 Allsel,all以上为加载对流 r=3.25e-3 u=22 I=220 q0=3*U*I*0.7/(3.14*r**2) j=0 *do,i,0,0.090,0.003 j=j+0.15 Local,11,1,0.18,i, nsel,s,loc,x,0,0.00325 nsel,r,loc,z,0.006 csys,0 esln,s,0 *get,nmax,elem, ,num,max *get,nmin,elem, ,num,min *do,ei,nmin,nmax *if,esel(ei),eq,1,then *get,elx,elem,ei,cent,x *get,ely,elem,ei,cent,y q1=1*exp((-3)*(elx-0.18)**2/(3.25e-3**2))*exp((-3)*(abs(ely-i))**2/(3.25e-3**2)) qm=q0*q1 sfe,ei,6,hflux,,qm,,, *endif *enddo.......y以上为加载高斯热源 Time,j deltim,0.01 Autos,on Solve求解 Sfdele,all,hflux Sfdele,all,conv *enddo Nsel,s,ext Sf,all,conv,%conv1%,20 Allsel,all Time,20 Deltim,0.05 Outres,all,all autots,on Solve Time,60 Deltim,0.5 solve 发自小木虫Android客户端 |
7楼2017-03-10 15:13:40
8楼2017-03-11 15:50:41
shgao20
无虫
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
9楼2017-03-13 08:59:32
10楼2017-03-13 09:04:03
