[求助] ANSYS自带的后处理软件CFD-POST怎么生成一个平面上的速度矢量图？ 已有1人参与

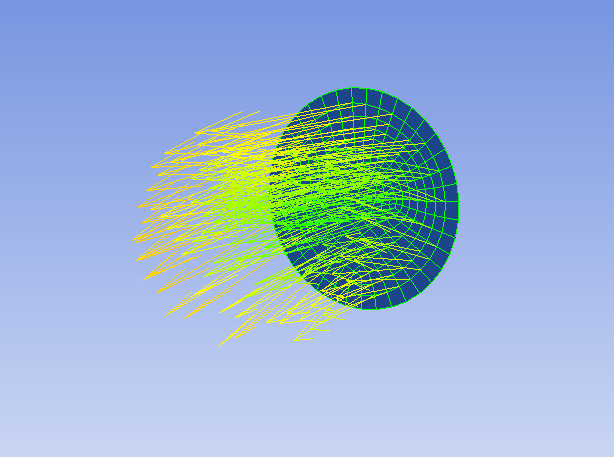

如图中所示，我用CFD-post出outlet的速度矢量图是这样的，不在一个平面上。

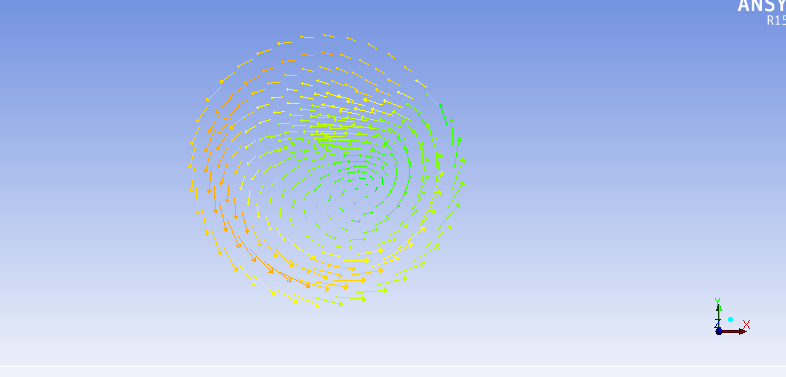

用Fluent自己进行的后处理速度矢量图如图2所示，这种形式的才是我想要的，
有没有大神能给指导一下怎么在CFD-post作出这种速度矢量图。

ANSYS自带的后处理软件CFD-POST怎么生成一个平面上的速度矢量图？


ANSYS自带的后处理软件CFD-POST怎么生成一个平面上的速度矢量图？-1
回复此楼

» 猜你喜欢
1楼 2017-03-08 08:20:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你先创建一个平面，然后选择在这个面上看矢量图就可以了
赞一下 回复此楼
2楼2017-03-08 10:48:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
投影啊，project功能利用。。。

发自小木虫Android客户端
