[求助]
ICEM 转角管道画网格
|
|

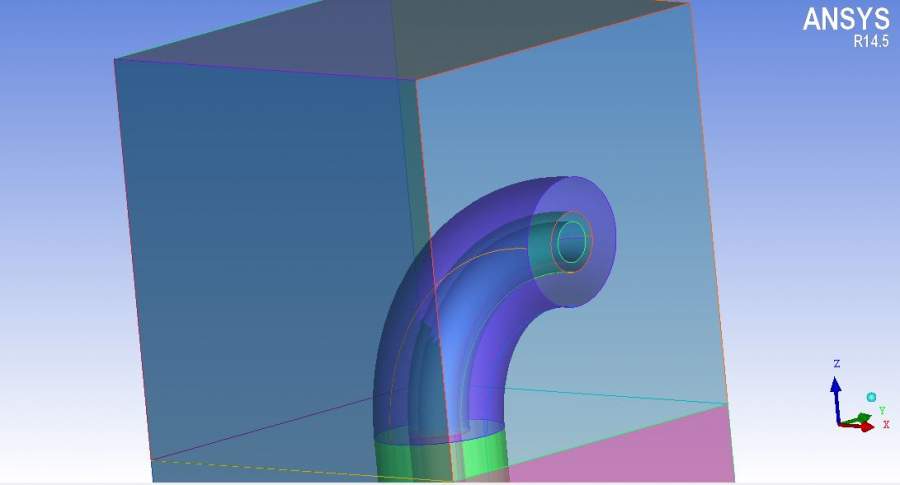

各位老师好： 小弟最近正在画一个弯管的网格，如果单纯是圆环套圆环，其实分block相对简单，但是现在一方面管道是在转角具有弧度，另外一方面外侧具有正方体的腔体外壳，这个我已经思考多天还是不知道如何下手，敬请各位老师不吝指教，在此先谢过。 ps：整体的geometry如附图所示。 pss：论坛菜鸟，只有少量金币，望谅解   捕获.JPG  捕获1.JPG |
