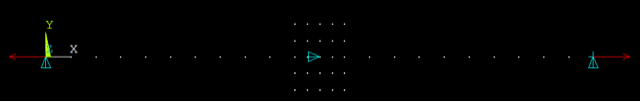

杆和刚体质量的模态分析。采用了link180，solid185单元，静力分析时报错，如第三个图片所示。研究的是张力下杆和刚体质量的耦合振动问题，link和solid连接处进行了合并节点操作，约束了两个杆端部的y,z自由度，然后在x方向施加张力，质量块中心施加了x方向约束，请问问题出在哪个地方呢？

杆和实体单元的连接问题


杆和实体单元的连接问题-1


杆和实体单元的连接问题-2


@wuming524 发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-04 20:49:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
估计是约束不足。一个物体有 6 个刚体运动自由度，三个平移和三个转动，你所施加的约束条件，对于平移是足够了，对于转动则不足。
赞一下 回复此楼
2楼2017-03-05 06:58:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhchen2014

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2017-03-05 06:58:52
估计是约束不足。一个物体有 6 个刚体运动自由度，三个平移和三个转动，你所施加的约束条件，对于平移是足够了，对于转动则不足。

但是，使用的link和solid 单元都是只有三个平移自由度，并没有转动自由度

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-03-05 09:37:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhchen2014

新虫 (初入文坛)
大神来给点提示啊

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-03-05 21:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金亚

新虫 (初入文坛)
两种单元节点自由度不一样，虽然共用节点，但连接很复杂

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-03-05 23:23:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhchen2014

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 金亚 at 2017-03-05 23:23:26
两种单元节点自由度不一样，虽然共用节点，但连接很复杂

怎么个不一样呢？两种单位不都是三个平移自由度吗？实在搞不出来了，大神可否明示下。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-03-07 10:00:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhchen2014

新虫 (初入文坛)
可有大神来帮忙啊

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-03-08 10:35:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhchen2014

新虫 (初入文坛)
Up一下，

发自小木虫IOS客户端
回复此楼
8楼2017-03-12 22:28:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

建议楼主将中间质量块左右对称面（YOZ平面）内所有节点的UX自由度约束，再提交计算试试看。

如果仍然不行，不知楼主是否方便将APDL代码或者模型发出来，大家调试下。
赞一下 回复此楼
9楼2017-03-13 09:15:55
